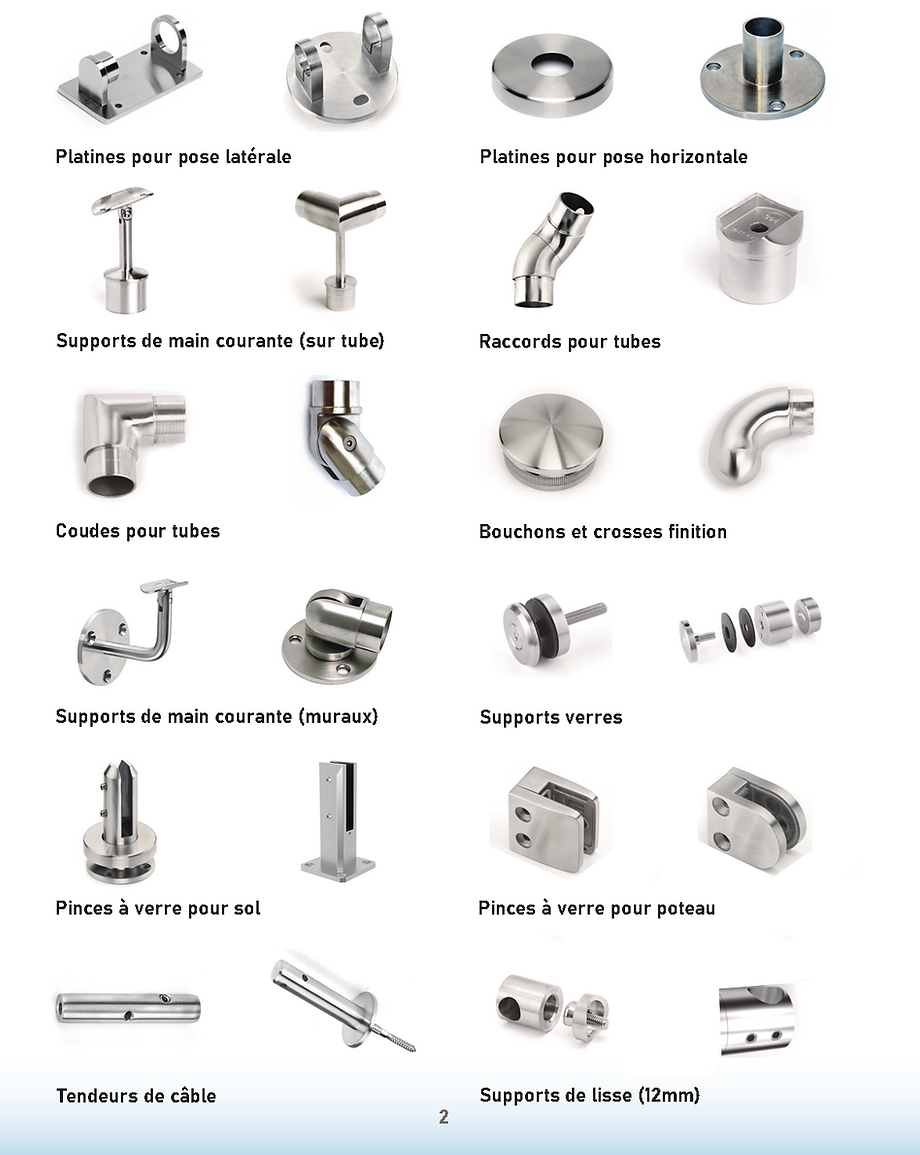

Catalogue de pièces et accessoires pour garde-corps inox

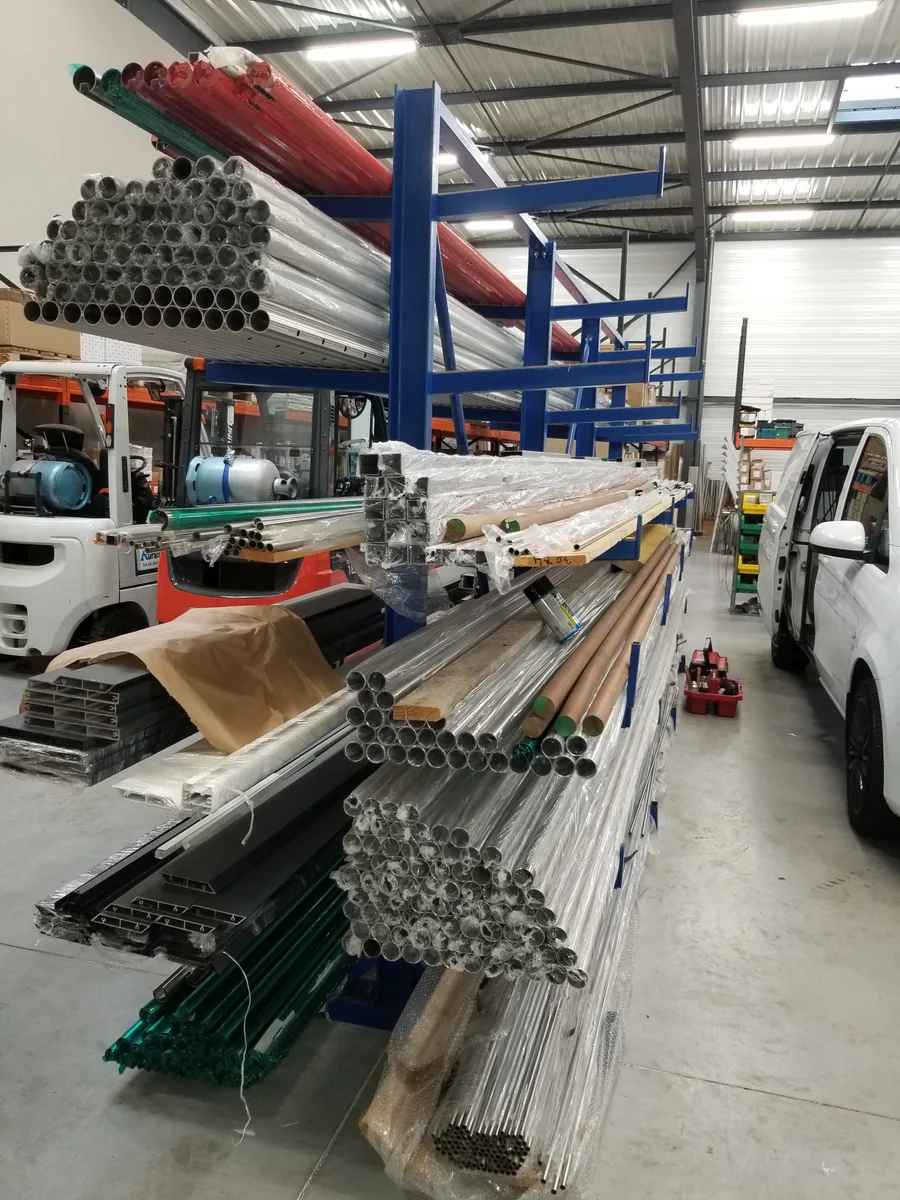

Les tubes constituent la structure visible de nombreux garde-corps : poteaux, mains courantes, lisses, cadres et entretoises. Le catalogue historique d’Inox Univers comportait notamment des diamètres couramment utilisés tels que 12, 20, 33,7 et 42,4 mm selon les familles. Ces repères ne doivent pas être interprétés comme une liste exhaustive ni comme une prescription universelle : la section, l’épaisseur de paroi et le mode d’assemblage dépendent de la fonction de la pièce et du système complet.

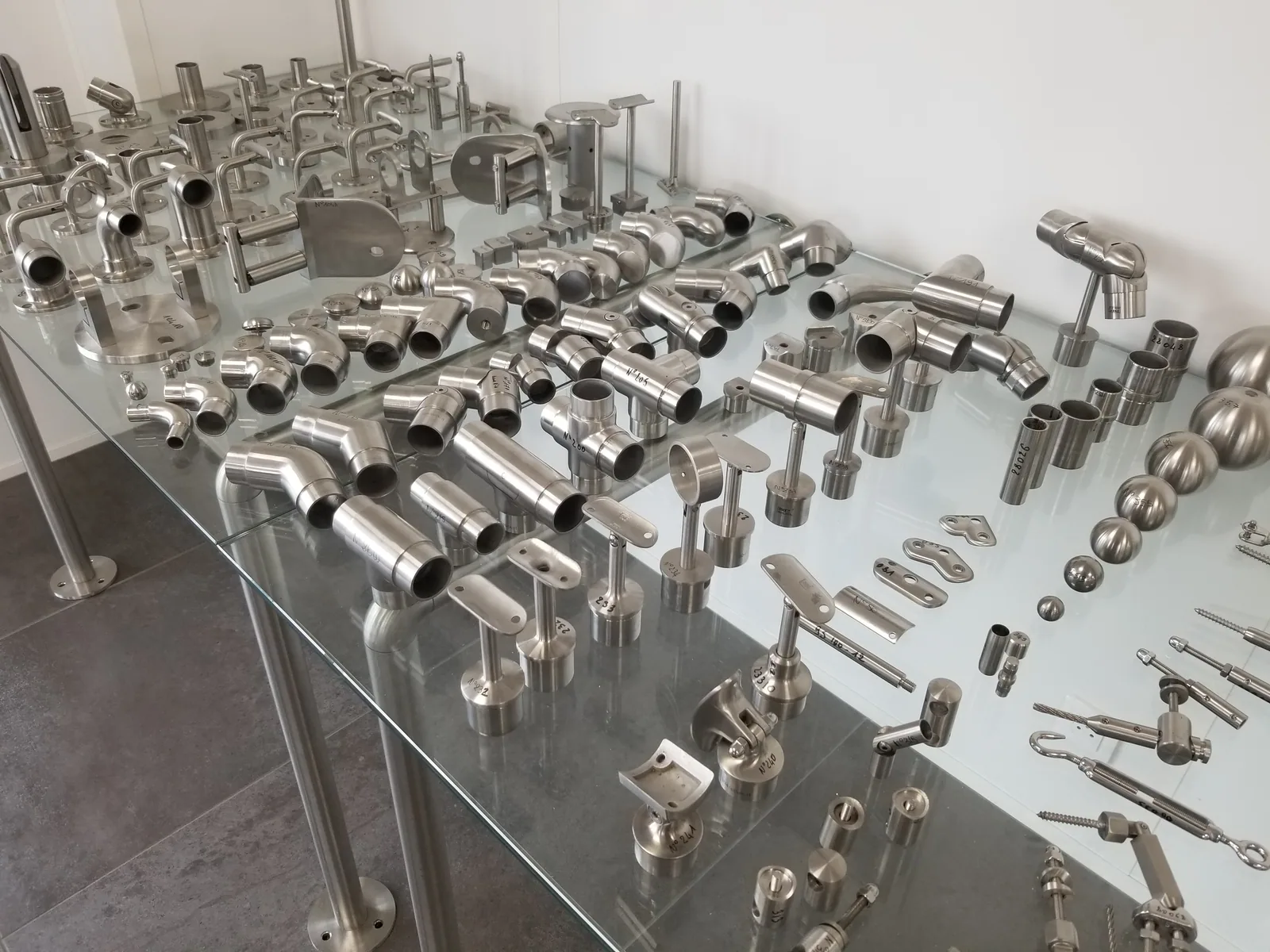

Les raccords permettent de relier des longueurs, de traiter un angle, de fermer une extrémité ou de créer un départ de main courante. Un raccord à emboîter peut demander un ajustage précis, un collage adapté ou une préparation en atelier. Sur un escalier, la pente et les changements de direction imposent souvent des pièces spécifiques plutôt qu’un assemblage standard approximatif.

Comment identifier le bon tube ?

Mesurer le diamètre extérieur ou la largeur et la hauteur de la section.

Vérifier l’épaisseur de paroi lorsqu’elle influence l’emboîtement ou la résistance.

Préciser si le tube est rond, carré, rectangulaire ou plein.

Indiquer la nuance d’inox lorsqu’elle est connue et l’environnement d’utilisation.

Photographier la finition et le sens du brossage pour limiter les différences visuelles.

Décrire la fonction : poteau, main courante, lisse, cadre, entretoise ou simple habillage.

Une platine relie la structure du garde-corps à son support. Elle peut être positionnée sur le dessus d’une dalle, sur une marche, sur un muret ou sur la face latérale d’un nez de dalle. Sa forme visible ne suffit pas à déterminer sa compatibilité : dimensions, épaisseur, position des trous, soudure au poteau, ancrages et distances aux rives doivent correspondre au projet.

Les caches-platines améliorent la finition mais ne participent pas nécessairement à la résistance. Ils doivent être choisis selon la section du poteau et les dimensions de la platine. Pour une rénovation, une photo de l’ensemble, les cotes et la nature du support sont plus utiles qu’une simple demande de « platine inox standard ». La page technique consacrée aux platines détaille les différences entre pose à la française et pose à l’anglaise.

Les pinces à verre peuvent maintenir un panneau entre poteaux, sur un support mural ou, pour certaines gammes, depuis le sol. Leur forme, leur matériau et leur aspect sont importants, mais la priorité reste la compatibilité avec le vitrage et le montage. L’épaisseur, la composition feuilletée ou trempée, la présence éventuelle d’un perçage, l’orientation et les efforts transmis doivent être vérifiés avec la documentation du produit.

Les joints ne sont pas de simples cales interchangeables. Leur épaisseur, leur dureté, leur forme et leur position influencent le contact entre le métal et le verre. Une pince ne doit pas être serrée directement sur le vitrage sans les éléments prévus. Pour un remplacement, transmettre une photo ouverte de la pince, les dimensions du corps, l’entraxe de fixation et l’épaisseur exacte du vitrage.

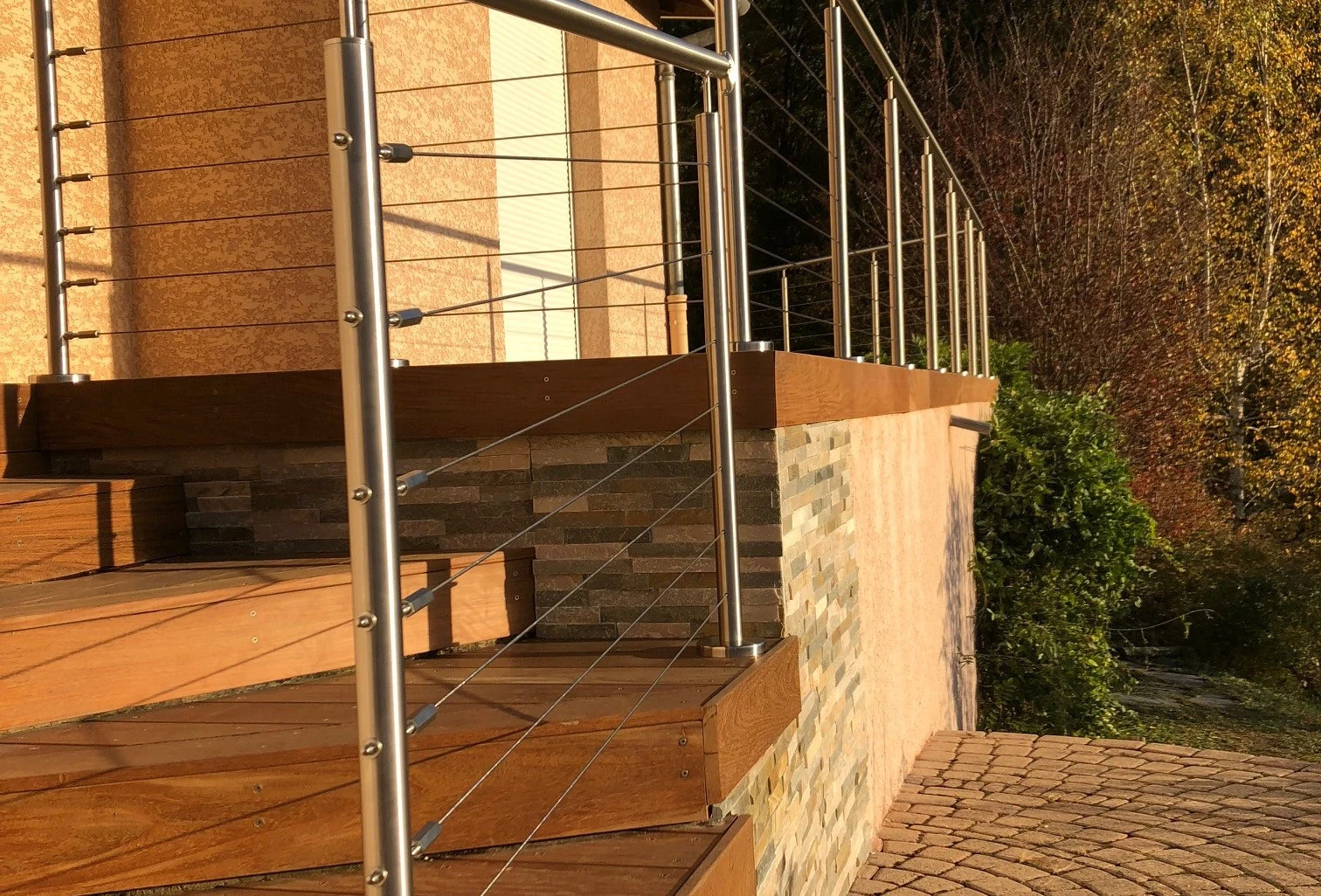

Un garde-corps à câbles associe câble, tendeur, embout, pièce de départ, poteaux intermédiaires et poteaux d’extrémité. La tension nécessaire sollicite fortement la structure. Le catalogue peut aider à remplacer un tendeur ou préparer une nouvelle composition, mais le choix ne se résume pas au diamètre du câble : filetage, course de réglage, orientation, type de sertissage et résistance des points d’ancrage sont déterminants.

Pour une commande, indiquer le diamètre, la construction du câble lorsqu’elle est connue, la longueur finie souhaitée, le type d’embout à chaque extrémité et la manière dont il se fixe au poteau. Une photo de l’installation complète permet de vérifier si la demande concerne un câble droit, un angle, un escalier ou un départ particulier.

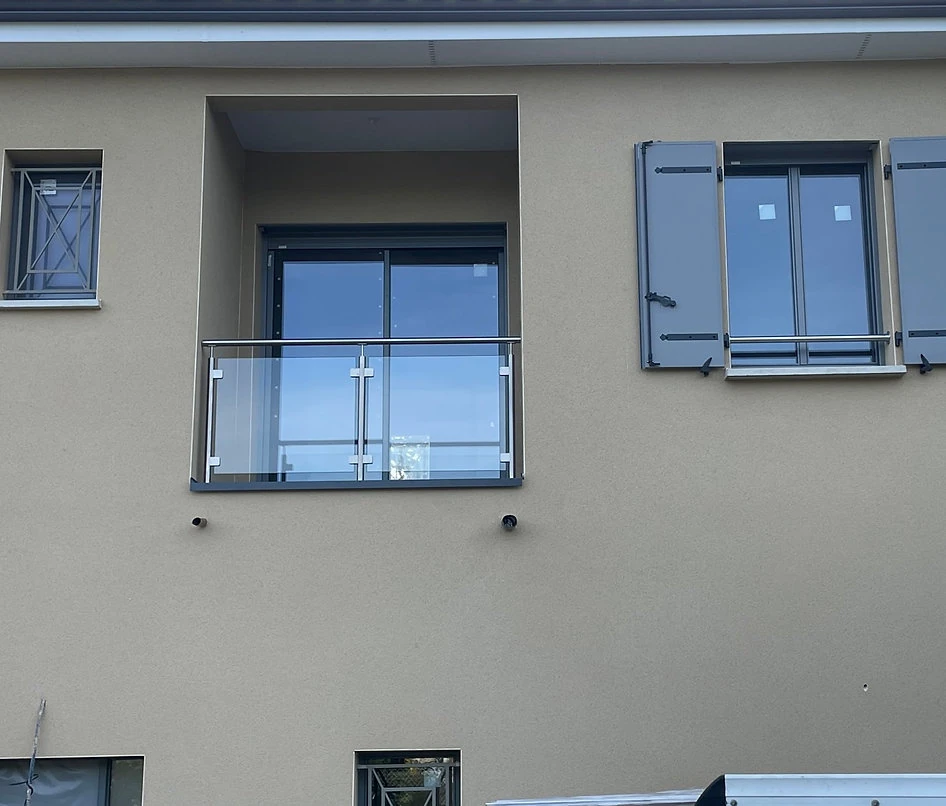

Les lisses rigides demandent des supports adaptés au diamètre du tube, à leur orientation et au mode de montage. Un support traversant ne se pose pas comme une pièce située entre deux poteaux. Dans un angle ou une pente, l’alignement des axes et la préparation des extrémités doivent être anticipés. Les pièces de barreaudage vertical suivent la même logique : rythme, entraxe, cadre et jonctions sont définis par le dessin général.

Lisses, barreaux et câbles correspondent à des compositions différentes. Le choix d’une pièce tient compte du modèle de garde-corps, de sa géométrie, de son assemblage et des possibilités de réglage.

L’inox 304 est couramment utilisé dans de nombreux environnements intérieurs ou modérément exposés. L’inox 316, enrichi en molybdène, offre une résistance supérieure dans des ambiances plus agressives, notamment lorsque des chlorures sont présents. Aucun des deux n’est sans entretien et le choix dépend de l’exposition réelle, de la conception, des dépôts, de l’eau stagnante et des produits de nettoyage.

La nuance de chaque référence doit être précisée. Lorsqu’un assemblage mélange plusieurs nuances, le devis ou la commande doit le signaler clairement. Quelques vis ou accessoires en 316 ne rendent pas automatiquement une structure 304 adaptée à un environnement agressif.

Le grain indique un niveau de finition abrasive, mais l’apparence finale dépend aussi de la matière, du procédé, de la direction du brossage, de l’outil et de l’état de surface. Deux pièces portant une désignation proche peuvent présenter une nuance visuelle différente. Pour un remplacement visible, comparer un échantillon ou une photographie en lumière naturelle et conserver le même sens de brossage.

Les photos du catalogue doivent montrer la pièce entière, un gros plan de la finition et les dimensions principales. Une image détourée facilite l’identification ; une seconde photo en situation explique l’usage. Les rendus 3D génériques ne doivent pas remplacer les vraies références en stock lorsqu’une photographie est disponible.

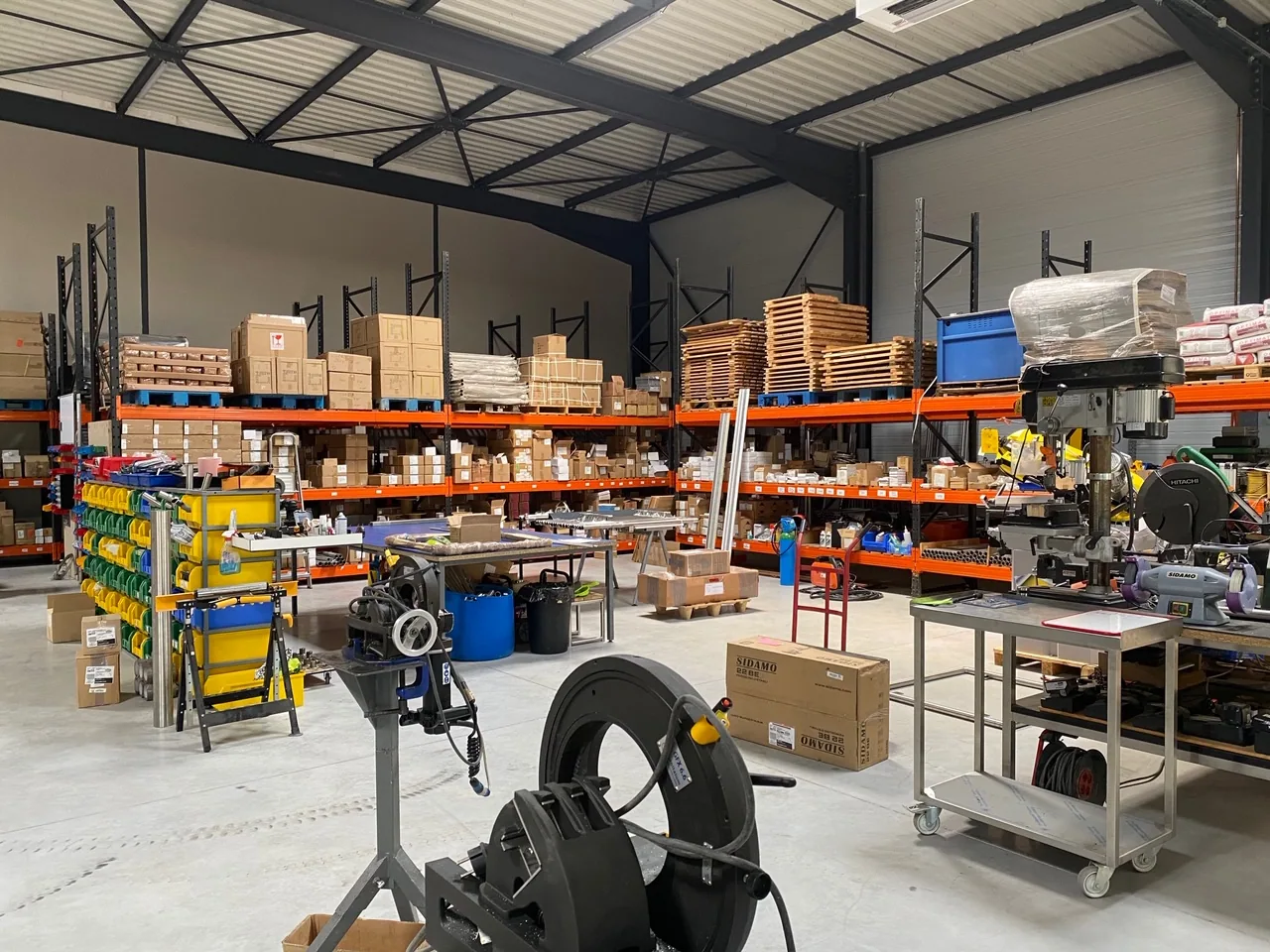

Les pièces disponibles peuvent être préparées pour un retrait à l’atelier Inox Univers, 8 rue Pasteur à Saint-Bonnet-de-Mure, uniquement sur rendez-vous. La référence, la quantité, la nuance et la finition doivent être confirmées avant le déplacement. L’atelier n’est pas un libre-service : les composants sont stockés dans un espace de fabrication et de manutention.

Une livraison peut être étudiée en France selon le poids, la longueur, la fragilité, la quantité et le type de pièce. Les tubes longs, vitrages ou ensembles fabriqués demandent un conditionnement et un transport spécifiques. Demandez une estimation adaptée à votre commande et à son adresse de livraison.

Pour identifier une référence, réunissez les photos, les dimensions, la matière, la finition, l’usage prévu et le contenu de la fourniture. Ces informations permettent de vérifier la compatibilité et de demander une disponibilité avant la commande.
