Platines de garde-corps : choisir la forme et la fixation adaptées

La platine transforme les efforts reçus par le poteau en efforts de traction, compression et cisaillement dans les ancrages. Les fixations situées du côté opposé à l’effort peuvent être fortement sollicitées en traction, tandis qu’une zone de la plaque s’appuie sur le support. La rigidité de la platine limite sa déformation et aide à répartir les contraintes.

La liaison entre le poteau et la platine est tout aussi importante. Elle peut être soudée, boulonnée ou intégrée à un profilé. Une soudure doit présenter une géométrie, une continuité et une finition adaptées. Un poteau emboîté sur un manchon doit respecter le système prévu. Un cache posé sur la platine masque les ancrages, mais ne participe normalement pas à la résistance sauf conception spécifique documentée.

La platine assure enfin le réglage de l’aplomb et le positionnement. Ce réglage doit rester structurel : cales incompressibles, mortier de calage ou dispositif prévu. Une pile de rondelles, une cale souple ou un joint de silicone ne constitue pas un appui mécanique durable.

Platine à la française : fixation sur le dessus

La pose à la française fixe la platine horizontalement sur le dessus de la dalle, de la terrasse, du muret ou de la structure. Elle est généralement plus accessible au perçage et au serrage. Elle convient lorsque la surface utile peut accueillir les poteaux et que la structure porteuse se trouve directement sous le revêtement ou peut être atteinte par une réservation adaptée.

Cette solution occupe une partie de la surface et rapproche le garde-corps du bord intérieur. Les ancrages traversant une étanchéité ou un complexe de terrasse doivent être traités avec un détail approuvé. Sur carrelage, la platine ne doit pas être considérée comme fixée dans le carreau ; les efforts doivent atteindre le béton ou la structure porteuse.

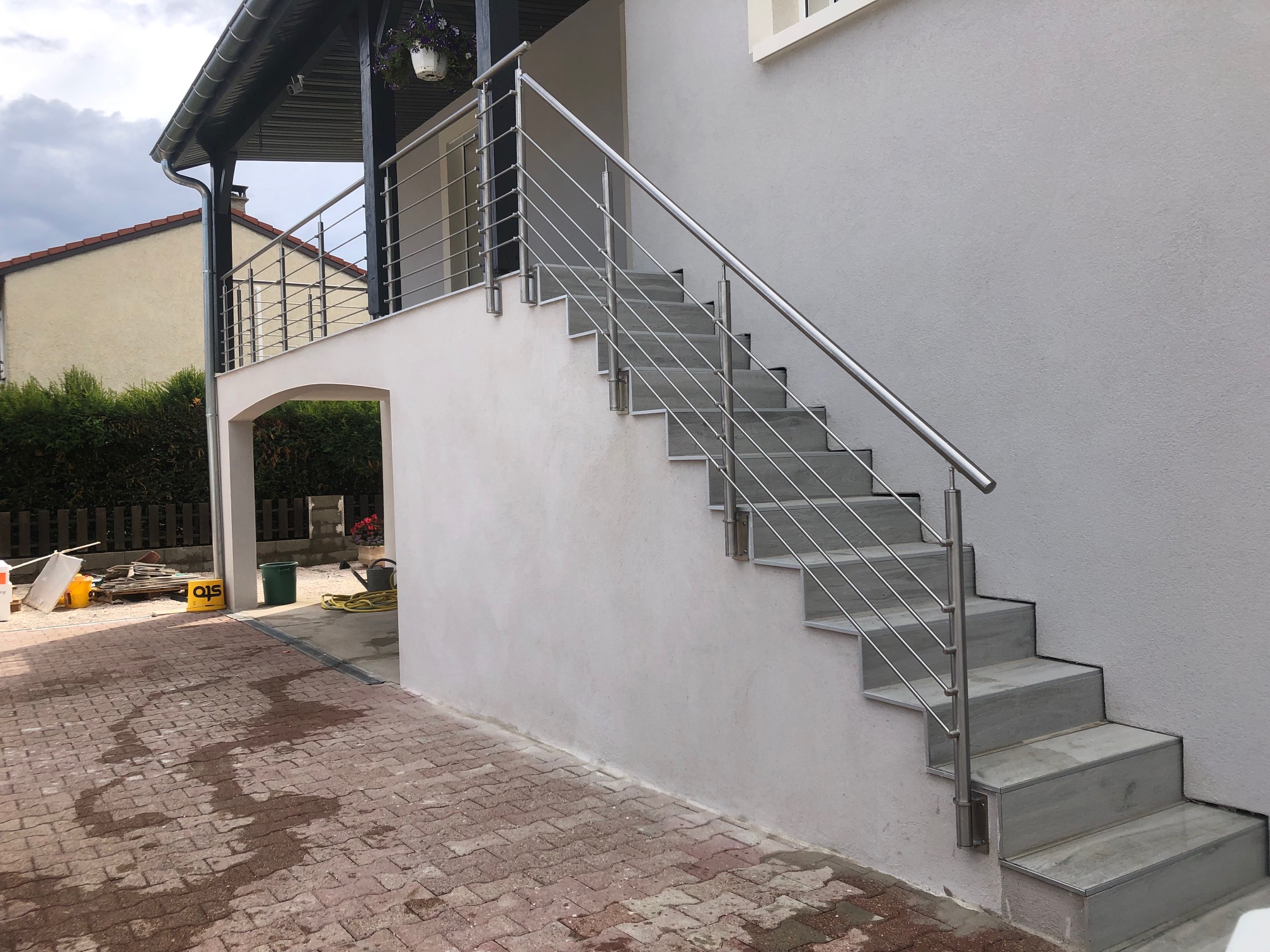

Platine à l’anglaise : fixation latérale sur le chant

La pose à l’anglaise fixe la platine verticalement sur le nez de dalle, le limon, une poutre ou une structure latérale. Elle libère la surface du balcon et donne souvent une ligne plus discrète. Elle peut aussi éviter certains percements sur le dessus, sans supprimer automatiquement toute question d’étanchéité.

Le chant doit être accessible, suffisamment épais et de bonne qualité. La proximité du bord rend les distances d’ancrage particulièrement importantes. Un parement en pierre, un enduit ou une couvertine ne doit pas être confondu avec la structure. Des entretoises ou une pièce déportée peuvent traverser le complexe non porteur pour atteindre le béton, mais elles doivent être dimensionnées.

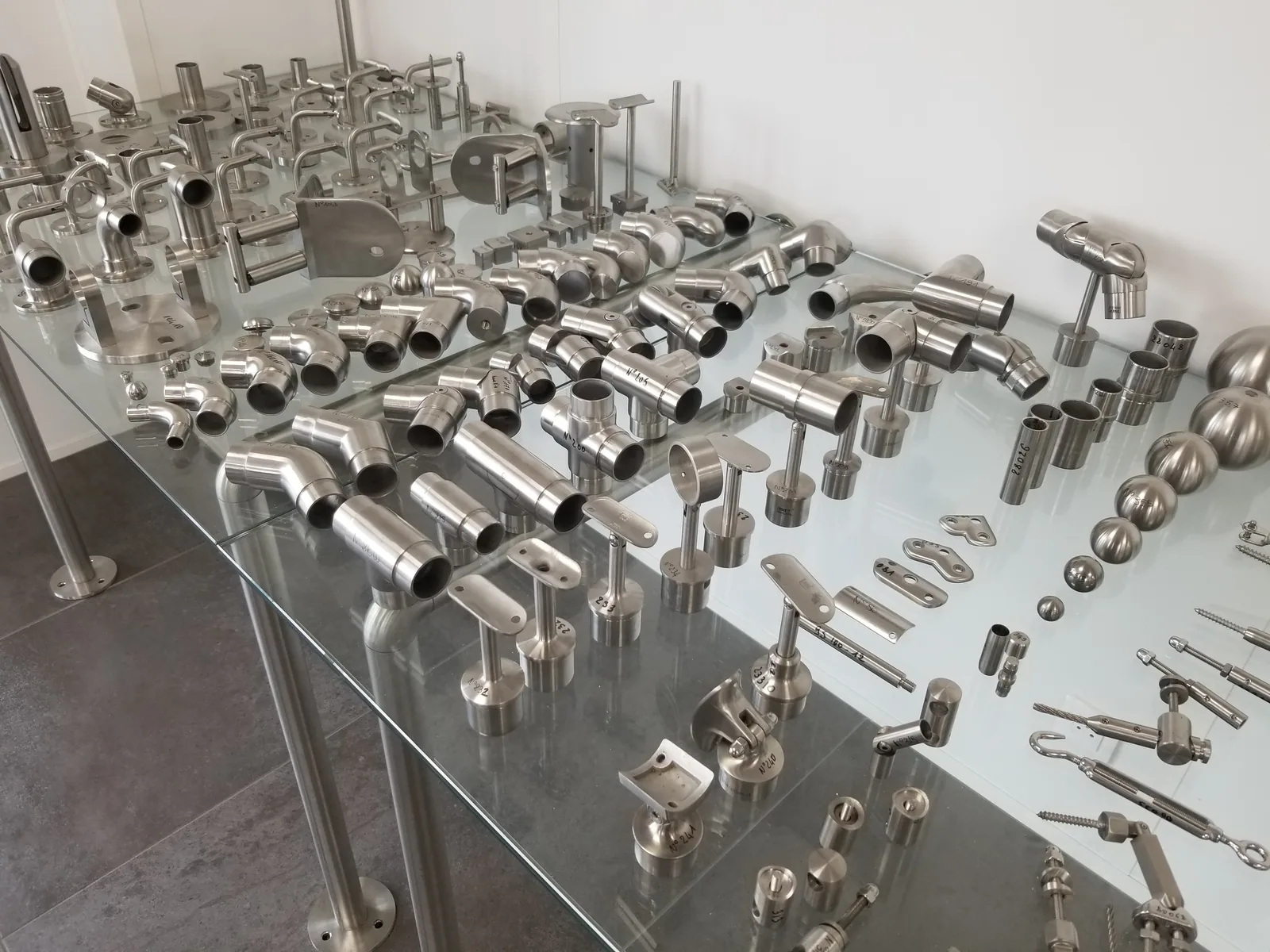

Platine ronde, carrée ou rectangulaire

La forme est liée au design du poteau et à la disposition des ancrages. Une platine ronde accompagne un tube cylindrique et facilite l’utilisation d’un cache circulaire. Une platine carrée s’accorde avec des lignes droites. Une platine rectangulaire peut augmenter l’entraxe dans la direction la plus sollicitée ou s’adapter à un nez de dalle étroit. Aucune forme n’est supérieure dans tous les cas.

Épaisseur de la plaque

L’épaisseur influence la rigidité, mais elle ne se choisit pas par habitude. Une plaque épaisse avec des trous trop proches du poteau ou des ancrages près du bord peut rester inadaptée. À l’inverse, une géométrie bien étudiée et des raidisseurs peuvent améliorer le comportement. Le calcul ou la justification du système considère la plaque, la soudure, le poteau et les fixations.

Entraxe et nombre d’ancrages

Les ancrages doivent être disposés pour reprendre le moment et le cisaillement sans fragiliser la plaque ni le support. Quatre trous ne sont pas automatiquement meilleurs que deux : tout dépend de leur position, du type d’ancrage et des distances au bord. Ajouter un trou sur chantier sans vérification peut traverser une armature, réduire un entraxe ou créer une concentration de contraintes.

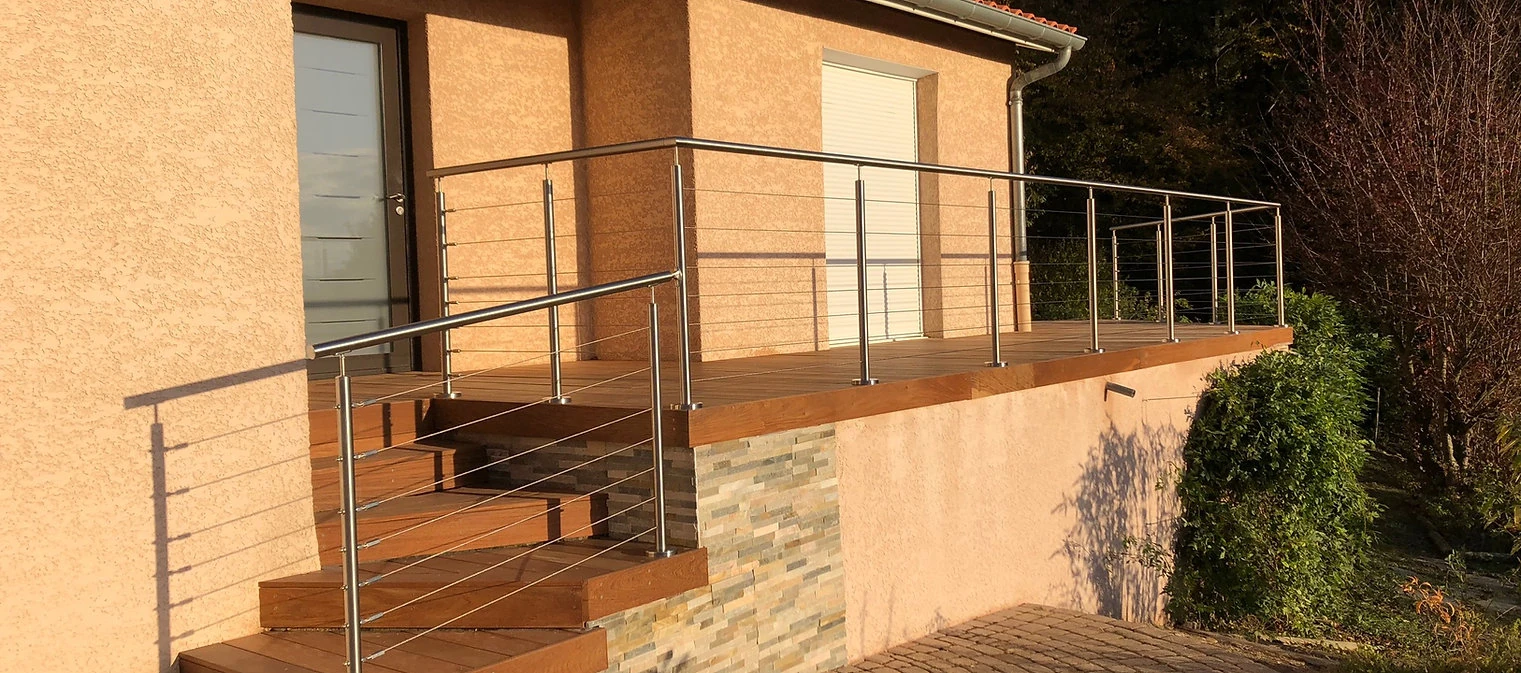

Cache-platine et finition

Le cache-platine améliore l’aspect et protège partiellement les écrous et perçages des salissures. Il peut être clipsé, emboîté ou vissé. Il doit permettre l’évacuation de l’eau et rester démontable pour le contrôle. Sauf conception déclarée, il ne renforce pas l’embase et ne doit pas masquer un calage défectueux ou une corrosion.

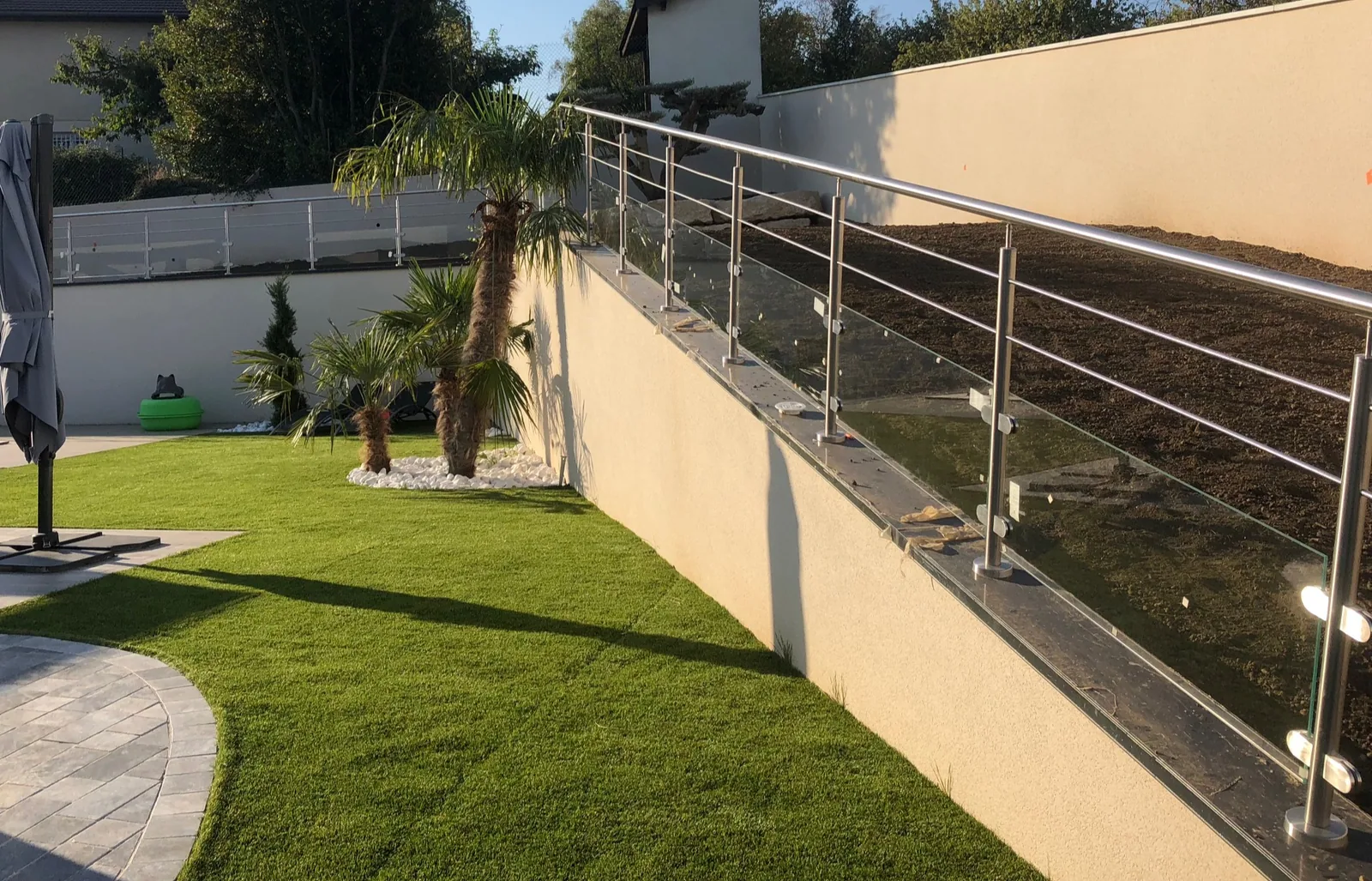

Sur une dalle ou un voile en béton

Le béton doit présenter une épaisseur, une résistance et un état compatibles avec les ancrages. Il faut repérer les rives, les joints, les fissures et, lorsque nécessaire, les armatures. Les chevilles mécaniques ou scellements chimiques sont choisis selon leur évaluation technique, le béton fissuré ou non fissuré, la profondeur d’ancrage, les entraxes et les distances aux bords. Le dépoussiérage du forage et le couple de serrage font partie de la pose.

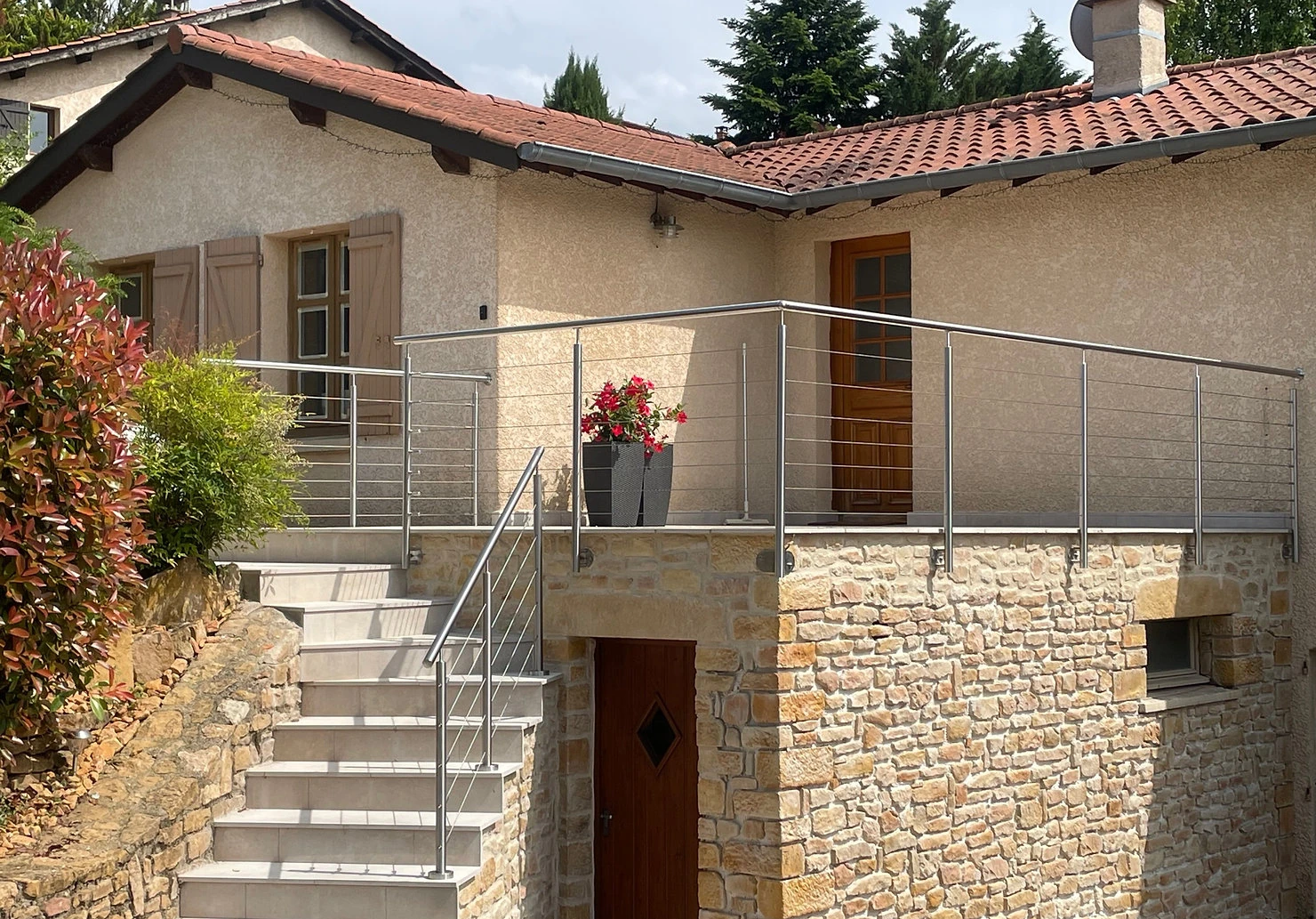

Sur une terrasse carrelée ou un parement en pierre

Le revêtement est généralement une finition et non le support porteur. Une réservation, un perçage contrôlé ou une entretoise permet de transférer les efforts à la dalle. Il faut éviter de comprimer le carrelage de manière irrégulière, de créer un point dur ou d’emprisonner l’eau. La reprise d’étanchéité doit être compatible avec le complexe existant.

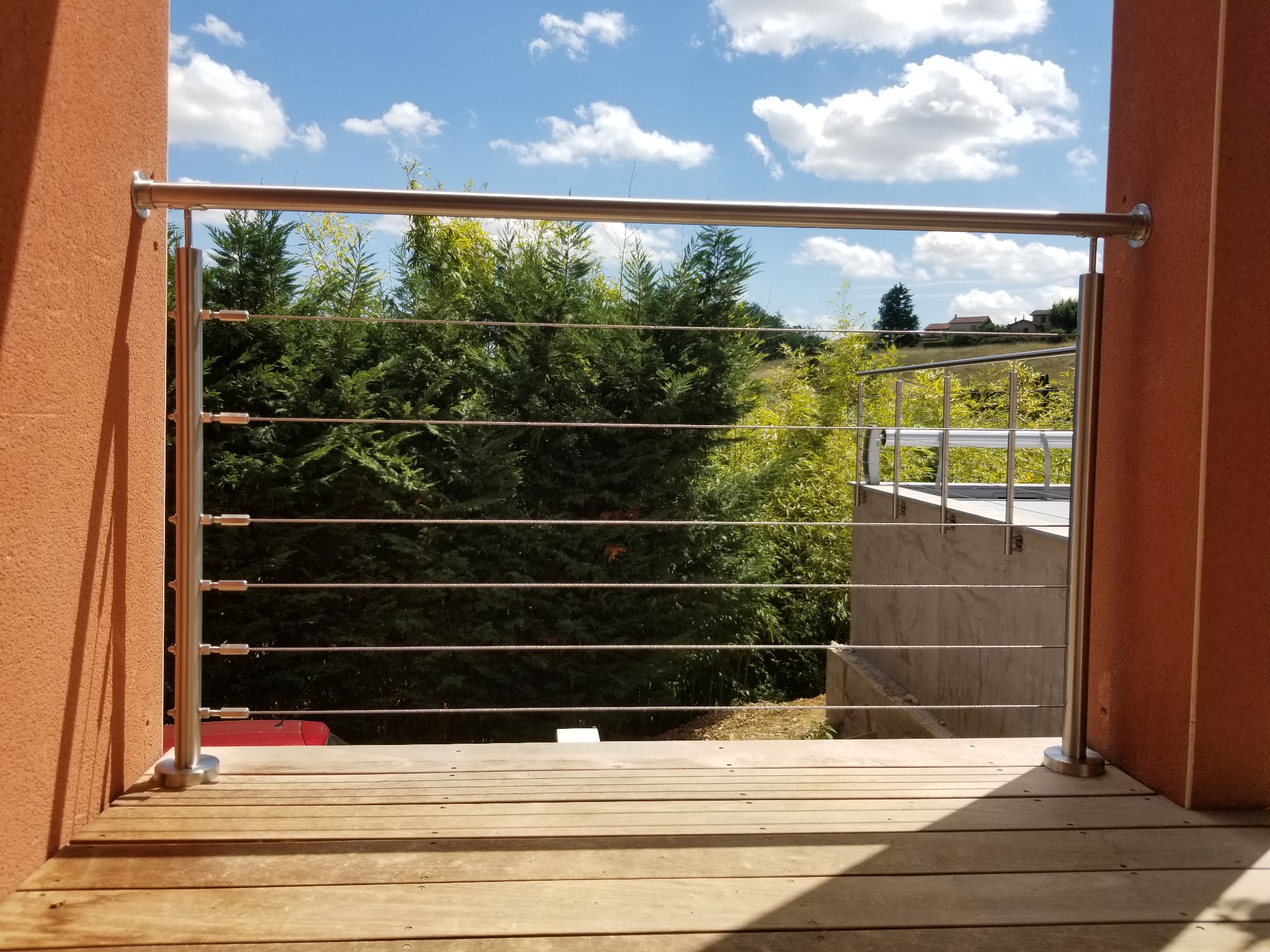

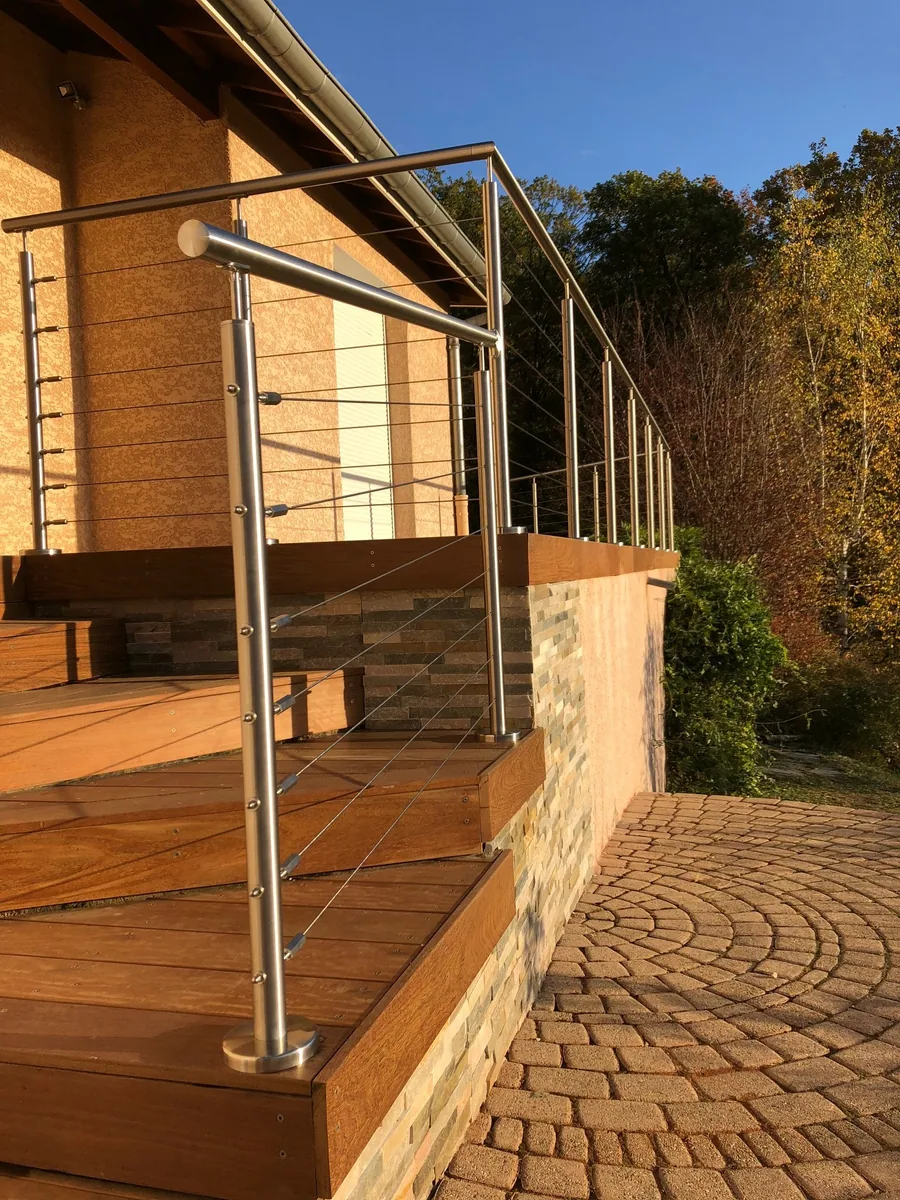

Sur une structure bois

La platine doit être reliée à une poutre, un limon, un chevêtre ou un renfort prévu, et non simplement aux lames de terrasse. La direction du fil, les distances aux extrémités, le diamètre des vis ou boulons, l’humidité et l’accessibilité de la face opposée influencent le détail. Une contre-plaque peut être nécessaire pour répartir les efforts.

Sur une structure acier

La fixation peut être boulonnée ou soudée sur une poutre, un limon ou une pièce ajoutée. Il faut vérifier l’épaisseur, le risque de voilement local, les soudures, la protection contre la corrosion et l’accessibilité. Le contact entre métaux différents et la rétention d’eau sont traités dans le détail de fabrication.

Sur un acrotère ou un muret avec étanchéité

La stabilité de l’acrotère, sa constitution et son rôle dans l’étanchéité doivent être identifiés. Une couvertine aluminium, une margelle ou un enduit ne sont pas porteurs. La platine peut être posée sur le dessus, latéralement ou sur une pièce de répartition, mais les pénétrations et relevés doivent être coordonnés avec l’étancheur. Une solution latérale n’est pas automatiquement sans risque pour la membrane.

Les ancrages mécaniques à expansion, vis à béton, goujons, tiges scellées à la résine ou boulons traversants ont des domaines d’emploi différents. Le choix dépend du matériau, de l’épaisseur, des distances aux bords, de la fissuration, des charges, de la température, de l’humidité et des conditions de pose. Une résine n’est pas “plus forte” par principe, et un goujon n’est pas automatiquement adapté à un nez de dalle.

Pour le béton, les performances sont évaluées dans des documents techniques européens selon des familles d’ancrages. La référence exacte, le diamètre, la profondeur, le nettoyage du trou et le temps de durcissement doivent être respectés. Substituer un produit en cours de chantier nécessite une nouvelle vérification ; conserver seulement le diamètre de tige n’est pas suffisant.

Les ancrages inox peuvent être nécessaires selon l’exposition, mais leur nuance, leur résistance mécanique et leur compatibilité avec la platine doivent être précisées. Les rondelles et écrous font partie de l’assemblage. Le cache ne doit pas retenir une eau chargée de sels autour des tiges.

Le support réel présente rarement une planéité parfaite. Le poteau doit pourtant être vertical et les platines alignées. Le réglage peut utiliser des cales métalliques ou polymères structurelles, un mortier de calage sans retrait ou un système de vis prévu à cet effet. Le choix doit offrir un appui stable et durable, sans permettre à la plaque de se déformer lors du serrage.

Le silicone ou le mastic souple assure éventuellement une finition ou une barrière à l’eau, mais il ne remplace pas l’appui mécanique. Un cordon périphérique complètement fermé peut emprisonner l’humidité ; le détail d’étanchéité doit prévoir les chemins d’évacuation et rester compatible avec la membrane ou le revêtement.

Sur une terrasse étanchée, la solution doit être préparée avant le perçage avec les corps d’état concernés. Les manchons, platines déportées, pièces de répartition et relevés peuvent être intégrés en amont. En rénovation, une ouverture locale puis une reprise professionnelle sont souvent préférables à une injection de mastic autour d’une tige.

Le prix varie selon la nuance d’inox, les dimensions, l’épaisseur, les découpes, les perçages, les raidisseurs, le type de soudure, la finition et la fabrication en série ou sur mesure. Une platine latérale déportée, adaptée à un parement épais ou à une géométrie d’escalier, demande davantage d’étude et d’usinage qu’une embase standard.

La fourniture de la plaque ne représente qu’une partie du coût. Les ancrages évalués, les sondages, l’accès au nez de dalle, le levage, la protection de l’étanchéité, les reprises de finition et le temps de réglage influencent fortement le devis. Comparer deux prix exige donc de comparer la solution complète et le support supposé.
