Garde-corps tout verre à fixation par points

Chaque panneau reçoit plusieurs points de maintien répartis selon le calepinage. Selon le produit, le vitrage peut être percé puis serré entre des pièces métalliques, ou recevoir un dispositif qui transmet les efforts vers une platine ou une entretoise ancrée dans la dalle, le nez de balcon, un limon ou une structure métallique. Des joints et bagues évitent le contact direct entre le verre et le métal.

Les points doivent maintenir le panneau sans créer de contrainte locale excessive. Leur diamètre, leur profondeur, leur articulation éventuelle, leur écartement et leur distance aux chants sont définis avec le vitrage et les efforts à reprendre. Un dessin apparemment simple exige donc une implantation rigoureuse avant la commande du verre, car un vitrage trempé ne se reperce pas après traitement.

La fixation latérale en applique

La fixation latérale place les rotules ou entretoises sur la face d’une dalle, d’un acrotère ou d’un limon. Elle libère la surface utile et peut faire descendre le vitrage devant le nez de dalle pour masquer une rive. Elle est particulièrement intéressante sur un balcon peu profond, un toit-terrasse ou une mezzanine où chaque centimètre de passage compte.

Cette pose exige une face accessible, suffisamment résistante et correctement dimensionnée. Un parement, une isolation, une pierre de façade ou un habillage ne doivent pas être pris pour le support porteur. Les entretoises, traversées et ancrages doivent atteindre la structure prévue, tout en limitant les infiltrations et les ponts indésirables.

La fixation sur un plan horizontal

Certains systèmes ponctuels s’implantent sur le dessus d’une dalle ou d’un muret au moyen de pieds, platines ou supports adaptés. La surface reste plus occupée qu’en applique, mais l’accès aux ancrages peut être facilité. La présence d’un carrelage, d’une couvertine, d’une étanchéité ou de dalles sur plots impose de distinguer la finition du support structurel.

Le verre d’un garde-corps ponctuel doit être choisi pour sa fonction, ses dimensions, ses perçages, sa hauteur libre et son comportement après une casse. Le verre feuilleté de sécurité associe plusieurs feuilles et un ou plusieurs intercalaires ; le verre trempé améliore la résistance mécanique et modifie la fragmentation. Dans de nombreux systèmes, le vitrage associe ces caractéristiques, mais la composition exacte dépend du rapport d’essai, de l’évaluation technique ou du calcul applicable.

Les trous constituent des zones techniques sensibles. Leur diamètre, leur position, la finition des bords et la distance aux angles doivent être transmis au transformateur avant le traitement thermique. Les tolérances du verre, des pièces et du support doivent permettre le montage sans forcer le panneau. La page « différents types de verre » reste la référence du site pour comparer feuilleté, trempé et feuilleté trempé.

Une main courante peut relier les panneaux, protéger leur chant supérieur et créer une continuité de préhension. Elle peut être en inox, de section ronde ou rectangulaire, et suivre les angles ou la pente d’un escalier. Elle modifie le rendu, le nettoyage et parfois le comportement global du système.

Le garde-corps sans main courante offre la lecture la plus transparente. Il met en valeur le chant du verre et les fixations ponctuelles, mais il ne doit être retenu que lorsque le système est prévu pour cette configuration. Les arêtes, les joints entre panneaux, les extrémités et la hauteur finale doivent être étudiés avec précision.

Sur un balcon ou une terrasse

La pose latérale préserve la surface et dégage la vue. Le calepinage doit intégrer les angles, les joints, l’écoulement de l’eau, la façade et les éventuelles couvertines. Sur une terrasse exposée, la taille des panneaux et les efforts au vent deviennent déterminants.

Sur une mezzanine ou un vide sur séjour

La fixation sur le chant d’une dalle ou d’une poutre peut alléger la rive et conserver la lumière entre deux niveaux. Il faut coordonner la garde au vide avec l’arrivée de l’escalier, le revêtement de sol, la structure porteuse et la continuité de la main courante.

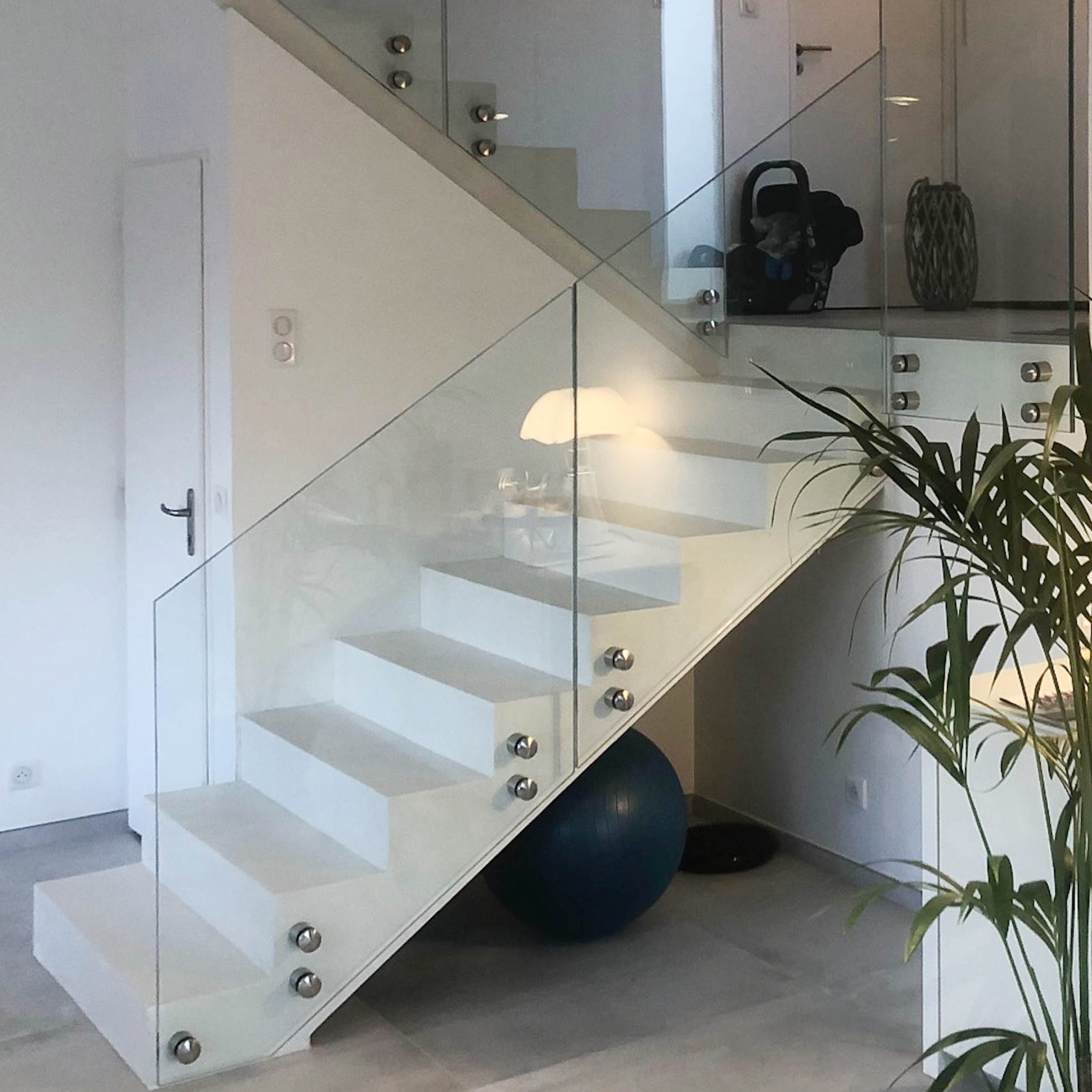

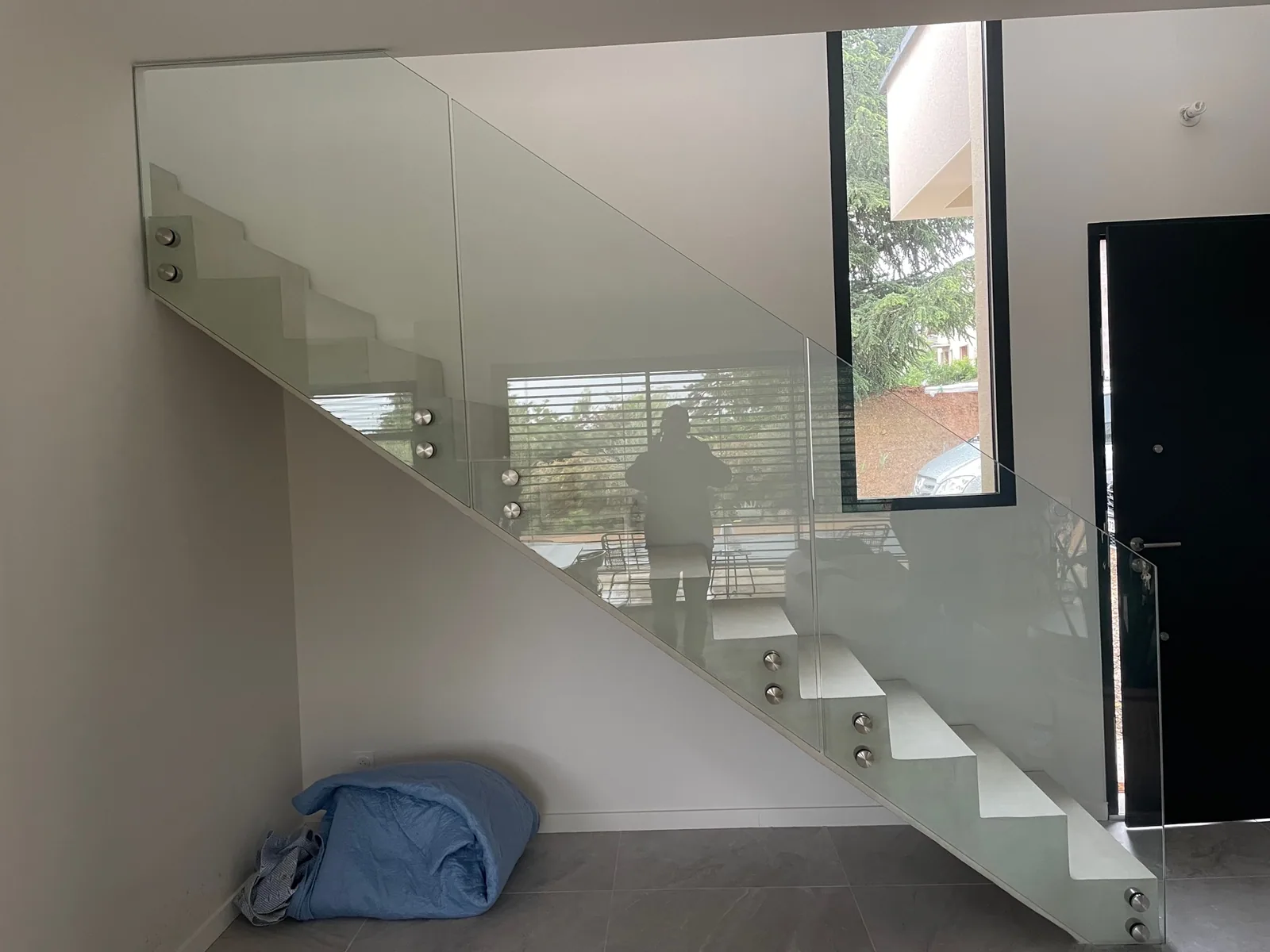

Dans un escalier

Les panneaux suivent la pente et reçoivent des perçages positionnés par rapport au limon, aux marches ou à la dalle. La prise de cotes est plus exigeante que sur une partie horizontale : angles, départs, paliers et raccords doivent être relevés avant la fabrication définitive.

Le prix dépend du nombre et de la forme des panneaux, de la composition du vitrage, des perçages, du nombre de points, de la nuance et de la finition des pièces, du support, de l’accès au chantier et de la présence d’angles ou de rampants. Une pose latérale simple sur béton accessible ne se chiffre pas comme un escalier avec panneaux trapézoïdaux ou une façade avec parement et isolation.

Pour obtenir une première étude utile, il est préférable d’envoyer une vue générale, une photo rapprochée de la rive, les longueurs, la hauteur du vide, la commune, le type de finition souhaité et l’existence éventuelle d’un plan. Le devis peut alors distinguer l’étude, les vitrages, les fixations, la fabrication, la livraison et la pose.
