Pinces à verre pour garde-corps : comment choisir le bon modèle ?

La pince maintient le panneau latéralement et transmet au poteau une partie des efforts appliqués sur le vitrage. Selon le système, elle peut agir par pression au travers de joints élastomères, être complétée par une broche traversante, une butée ou une plaque de sécurité, ou s’intégrer à un montage particulier documenté par le fabricant. Elle doit empêcher le glissement et conserver la position du vitrage pendant la vie de l’ouvrage.

Le chemin des efforts ne s’arrête pas à la pince. Il se poursuit dans le poteau, la platine, les ancrages et la structure porteuse. Une pince correctement sélectionnée ne compense pas un poteau trop flexible, une platine inadaptée ou un support insuffisant. Inversement, une structure robuste ne sécurise pas un vitrage maintenu avec des inserts incompatibles.

La pince remplit aussi une fonction de protection locale. Ses joints évitent le contact métal–verre, répartissent la pression et absorbent de faibles tolérances. Elle doit conserver un jeu maîtrisé autour des arêtes et ne pas créer de point dur. Le bord du vitrage reste inspectable et doit être protégé contre les chocs pendant le transport, la pose et l’utilisation.

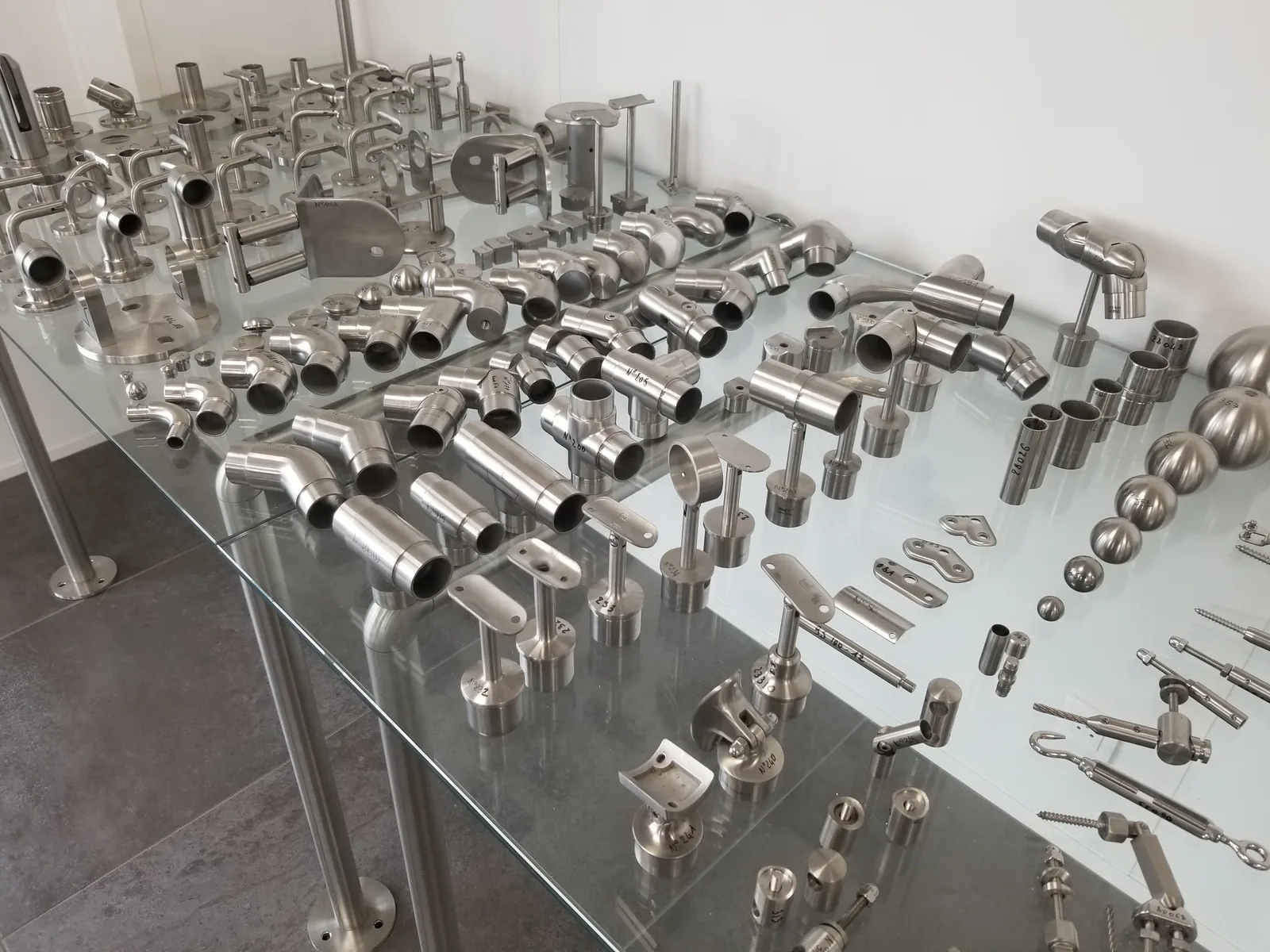

Pinces carrées, rectangulaires ou arrondies

La forme extérieure est d’abord un choix esthétique. Une pince carrée accompagne bien des poteaux et mains courantes aux lignes droites ; une pince arrondie s’accorde naturellement avec un tube rond. Deux pinces de même apparence peuvent toutefois avoir des dimensions internes, une capacité et un mode de fixation différents. La forme visible ne permet jamais de déduire la compatibilité structurelle.

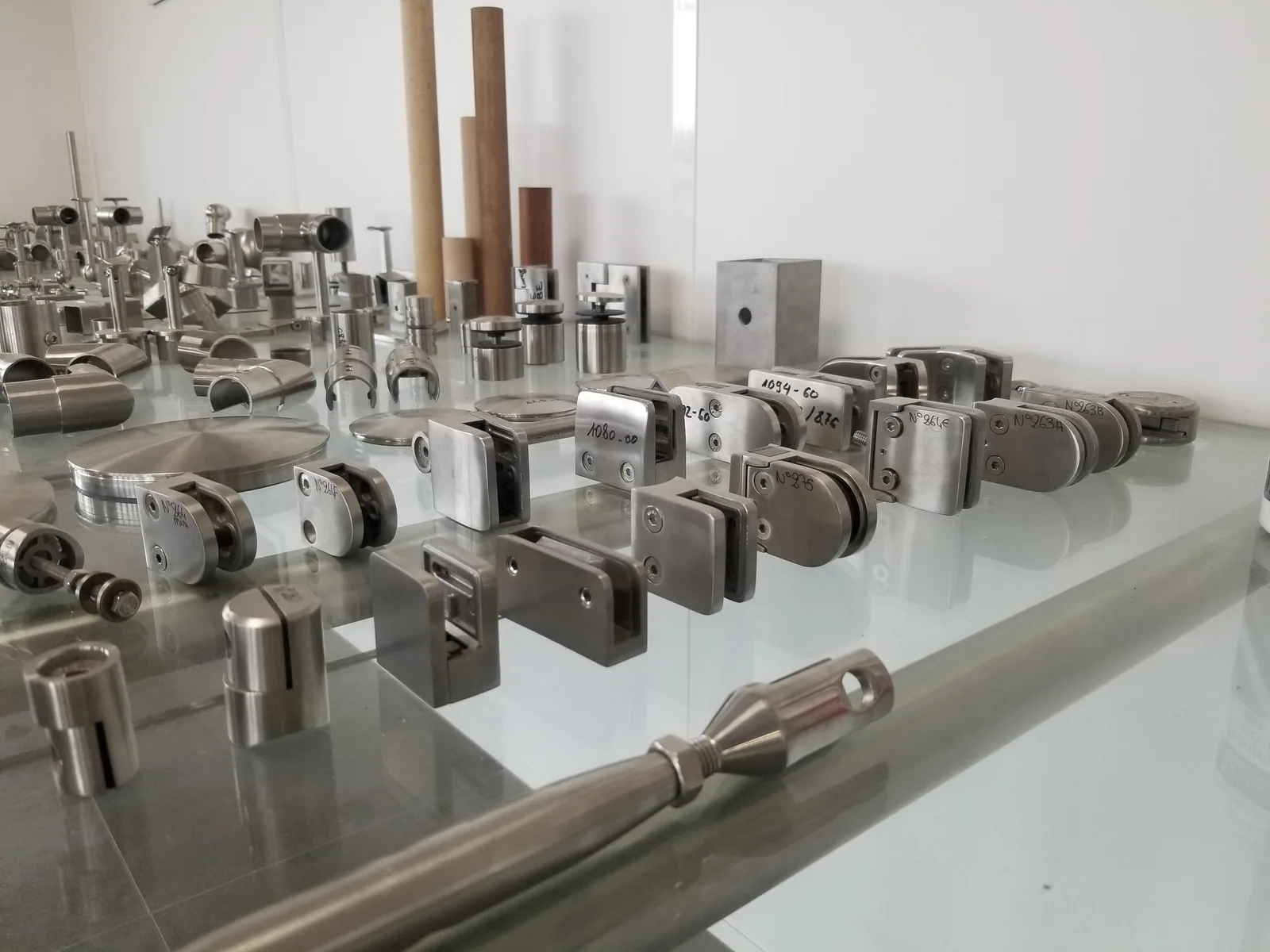

Dos plat pour poteau carré ou support plan

Une pince à dos plat est prévue pour une face plane : poteau carré ou rectangulaire, profilé, mur ou pièce métallique préparée. La surface d’appui doit être régulière et suffisamment large. Le type de vis et la profondeur d’engagement sont définis selon le support. Une pince ne doit pas basculer sur une arête ni être forcée contre un tube rond.

Dos concave pour tube rond

La pince destinée à un tube rond possède un dos usiné ou moulé selon un rayon précis. Le diamètre du poteau doit correspondre à cette géométrie. Un rayon approchant peut créer une zone de contact trop faible, une rotation ou des contraintes dans la vis. Le devis et la commande doivent donc associer la référence de pince au diamètre exact du tube.

Pinces murales, d’angle ou pour situations particulières

Certains fabricants proposent des versions murales, des pinces à 90 degrés, des supports inférieurs, des pinces pour panneaux inclinés ou des pièces permettant de reprendre un retour. Ces références ne sont pas interchangeables avec une pince de poteau standard. Pour un escalier, l’inclinaison du vitrage et la direction des efforts imposent souvent des pièces ou des usinages spécifiques.

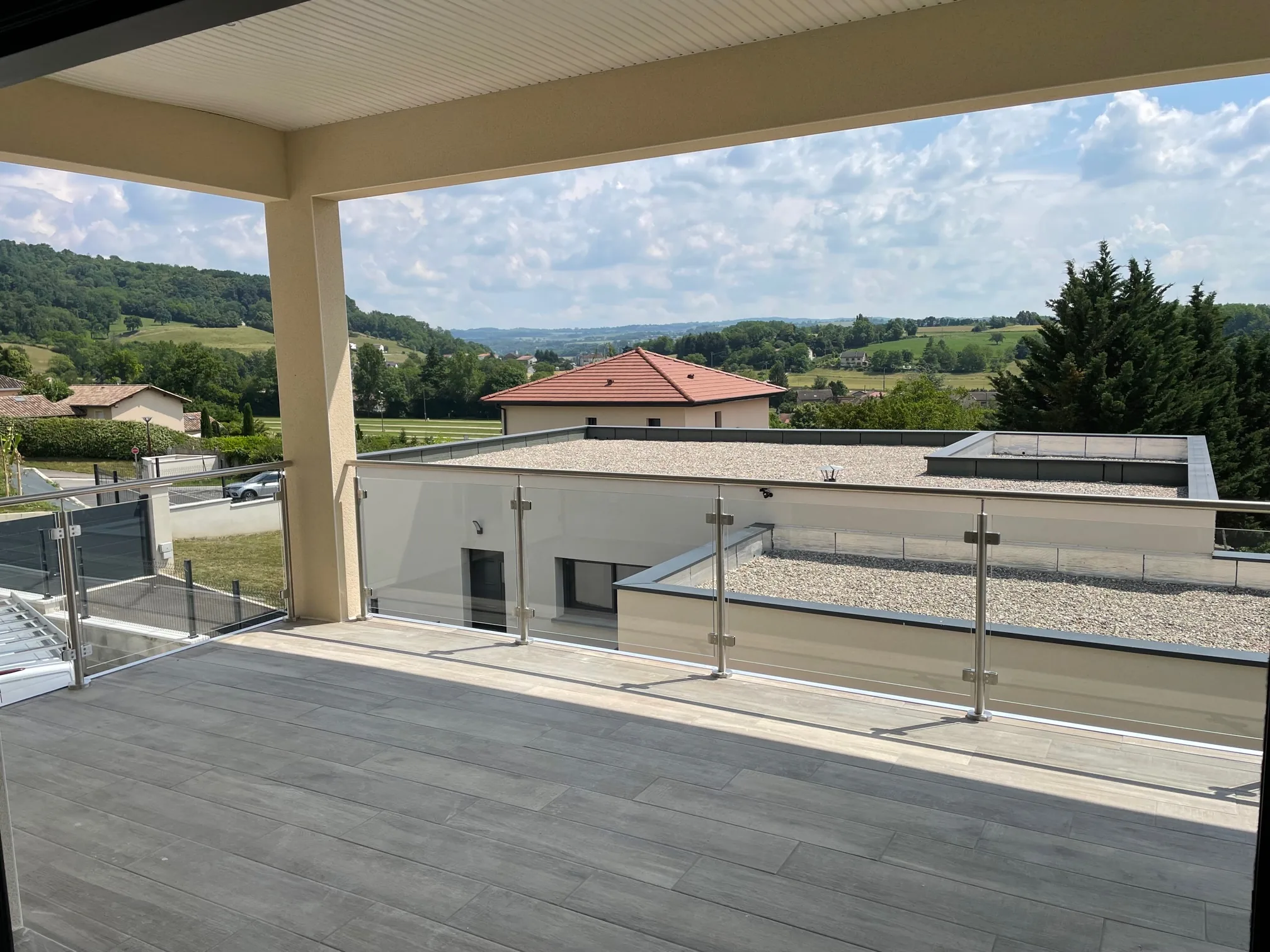

Les inserts ou joints placés dans la pince sont fabriqués pour une plage de vitrage déterminée. Ils compensent l’espace entre le verre et le corps métallique, répartissent le serrage et protègent la surface. Leur épaisseur, leur dureté, leur profil et leur position doivent correspondre à la référence de pince et à l’épaisseur totale du vitrage, y compris les intercalaires d’un verre feuilleté.

Un vitrage annoncé comme “8 mm” ne se remplace pas automatiquement par une composition feuilletée proche. Deux panneaux dont l’épaisseur totale semble similaire peuvent présenter des comportements et tolérances différents. La notice du système doit préciser les compositions admises et les jeux à conserver. Il est déconseillé d’empiler des morceaux de caoutchouc, de retailler un joint au hasard ou d’ajouter une cale non prévue pour rattraper une incompatibilité.

Les joints doivent être propres, correctement orientés et exempts de pli. Un insert pincé ou déplacé peut concentrer la pression sur une arête. Lors d’une intervention, les anciens joints durcis, coupés ou contaminés doivent être remplacés par la bonne référence plutôt que réutilisés par économie.

Certaines pinces maintiennent le verre uniquement par serrage ; d’autres utilisent une broche traversant un perçage, une plaque, une butée inférieure ou un dispositif empêchant le glissement. Le besoin dépend de la référence, de l’orientation, de la taille du panneau, du nombre de pinces, de la composition du verre et des justificatifs du système. Il n’existe pas une règle valable pour toutes les pinces et tous les garde-corps.

Lorsque la pince prévoit une broche, le vitrage doit être percé à l’emplacement et au diamètre adaptés avant traitement thermique si celui-ci est requis. Un verre trempé ne se reperce pas sur chantier. La distance du trou aux bords, sa qualité et la position du panneau doivent être intégrées au plan de fabrication. Supprimer la broche parce que le perçage a été oublié revient à modifier le système.

À l’inverse, ajouter une vis ou une broche improvisée peut endommager le vitrage et ne constitue pas une justification. La solution retenue doit être celle documentée par le fabricant et vérifiée pour le projet. Le contrôle final doit confirmer que chaque dispositif de retenue est présent et correctement positionné.

Le nombre de pinces ne peut pas être défini par une règle commerciale du type “quatre pinces par verre”. Il dépend de la largeur et de la hauteur du panneau, de sa composition, de la distance entre appuis, de l’exposition, de la hauteur de chute, de la catégorie d’usage et des performances justifiées par le système. Sur un escalier ou un panneau de forme particulière, la géométrie modifie encore la répartition des efforts.

Le calepinage doit respecter les plages prévues par la documentation technique ou être vérifié par un calcul et des essais appropriés. Les pinces trop proches d’un angle peuvent solliciter une zone fragile ; trop éloignées, elles laissent un panneau trop libre. Leur alignement doit aussi permettre un montage sans vrillage. La largeur des panneaux doit être conçue avec les poteaux et non décidée après leur pose.

Pour la rédaction commerciale, Inox Univers doit éviter de publier un entraxe universel ou un nombre minimal sans contexte. Il est plus utile d’expliquer les variables, de montrer un plan de calepinage réel et d’inviter le visiteur à transmettre ses dimensions.

Les pinces sont couramment proposées en inox 304 ou 316. Le choix dépend de l’environnement réel : intérieur sec, extérieur urbain, proximité d’une piscine, embruns ou ambiance industrielle. Le 316 offre une résistance supérieure dans de nombreux environnements chlorurés, mais il n’est pas immunisé contre les dépôts salins, les produits de piscine, l’eau stagnante ou une contamination ferreuse.

La nuance des pinces peut différer de celle des poteaux, à condition que cette combinaison soit volontaire, déclarée et adaptée à l’exposition. Certaines réalisations associent une structure en 304 à des pinces en 316. Cela ne transforme pas l’ensemble du garde-corps en ouvrage “tout 316” et ne dispense pas d’entretenir les autres composants.

La finition importe également. Les cavités, vis, dessous et zones protégées de la pluie accumulent plus facilement les dépôts. Une surface régulière, des détails drainants et un nettoyage accessible contribuent fortement à la durabilité.

Le serrage doit être homogène. Une pince excessivement serrée peut marquer ou contraindre le vitrage ; une pince insuffisamment serrée peut autoriser un déplacement. Lorsque le fabricant prescrit un couple, une clé adaptée et une procédure ordonnée facilitent la traçabilité. Les caches décoratifs ne doivent être posés qu’après les vérifications.

Le nettoyage s’effectue avec de l’eau, un produit neutre et un chiffon non abrasif, en insistant sur les zones sous les pinces et autour des vis. Près d’une piscine, du littoral ou d’une route salée, un rinçage plus fréquent limite l’accumulation de chlorures. Les outils en acier ordinaire et les produits chlorés concentrés sont à éviter.

Le contrôle visuel recherche une pince desserrée, un cache déplacé, un joint sorti de son logement, une trace de glissement, une corrosion localisée ou un éclat sur l’arête du verre. Un panneau qui bouge, une broche manquante ou une fissure impose de neutraliser la zone et de faire intervenir un professionnel. Le simple resserrage sans diagnostic peut aggraver une contrainte.

Lors d’un remplacement, il faut retrouver la référence exacte ou faire revalider la solution. Une pince de dimensions proches ne reprend pas nécessairement les mêmes joints, vis ou performances. Le dossier de l’ouvrage devrait conserver les références des composants et les instructions de maintenance.

Le prix dépend de la nuance d’inox, du procédé de fabrication, de la taille, de la forme, des joints, du système de sécurité, de la visserie et de la finition. Une pince spéciale pour tube, angle ou escalier coûte généralement plus qu’une référence standard. Le nombre de pinces augmente aussi avec le calepinage et la taille des panneaux.

Comparer uniquement le prix unitaire peut être trompeur. Il faut intégrer le vitrage compatible, les perçages éventuels, les poteaux, les platines, la main courante, les ancrages et le temps de pose. Un ensemble documenté et homogène est préférable à une composition de pièces bon marché dont personne ne peut confirmer le comportement.
