Garde-corps en verre avec tubes inox en partie supérieure

Les poteaux inox portent les pinces ou supports du vitrage dans la partie basse. Au-dessus du panneau, une ou plusieurs lisses rigides traversent les poteaux ou sont assemblées entre eux. Une main courante termine généralement la structure. Le calepinage coordonne la hauteur du verre, le premier tube, les espaces, les poteaux et les angles afin d’obtenir un rythme continu.

Les lisses peuvent être rondes, carrées ou rectangulaires. Elles ne demandent pas de mise en tension comme les câbles, mais leurs coupes, alignements et raccords sont très visibles. Un tube légèrement décalé se remarque sur toute la longueur ; les perçages et le réglage des poteaux sont donc préparés avec précision.

Les câbles sont fins et réglables par tension ; les lisses sont rigides et plus visibles. Un modèle verre et câbles possède une esthétique nautique et des tendeurs accessibles. Un modèle verre et tubes est plus graphique, ne nécessite pas de retension et peut offrir des raccords continus aux angles ou sur les rampants.

Le choix dépend du style mais aussi de l’usage. Les deux solutions comportent des éléments horizontaux en partie haute, susceptibles de créer des points d’appui. La hauteur du soubassement vitré, les vides, la main courante et la destination de la zone doivent donc être vérifiés avant de retenir l’une ou l’autre.

Non. La présence du verre en partie basse ne suffit pas à qualifier automatiquement la géométrie de protection. Les tubes horizontaux, leur position et les espaces doivent être examinés au regard de la hauteur, de l’usage et des utilisateurs. Sur un rampant d’escalier, la composition peut fonctionner différemment que sur une partie horizontale de balcon.

Les normes NF P01-012 et NF P01-013, révisées en novembre 2024, constituent des références essentielles pour la conception et les essais. Lorsque le modèle mixte n’est pas approprié, le projet peut évoluer vers un vitrage plus haut, du barreaudage vertical ou une autre configuration.

Le vitrage est déterminé à partir de ses dimensions, de ses appuis, du support et de la hauteur de chute. Le feuilletage vise à retenir les fragments en cas de casse, et un traitement thermique peut être nécessaire selon la configuration. Une épaisseur standard ne peut pas être recommandée sans connaître le système complet.

Le verre transparent conserve une vue ouverte. Un verre opale, dépoli ou satiné peut masquer la partie basse d’un balcon ou créer une séparation plus intime. Les pinces, cales et jeux sont adaptés à la composition du panneau et à son exposition.

Les tubes peuvent traverser les poteaux ou être maintenus entre eux par des supports. Les raccords de longueur et d’angle sont préparés pour rester dans l’axe. Des pièces emboîtées peuvent être fixées avec une colle technique adaptée selon la procédure retenue ; d’autres sont vissées ou soudées en atelier.

Le collage de raccords ne remplace pas la conception structurelle des poteaux et ancrages. Il contribue à maintenir et finir des pièces prévues pour ce mode d’assemblage. Les surfaces sont nettoyées, dégraissées et immobilisées le temps nécessaire. Les excès de produit sont retirés avant la finition.

À un angle, les tubes peuvent s’arrêter sur un poteau commun ou être raccordés par une pièce coudée. Le choix dépend de la section, du rayon et du rendu souhaité. Le verre est fractionné avec des jeux maîtrisés et des pinces orientées dans l’axe de chaque face.

Dans un escalier, les lisses suivent le rampant et les panneaux vitrés prennent une forme adaptée. Le passage vers le palier doit conserver la hauteur de protection, la continuité de main courante et un alignement propre. Les cotes définitives du verre sont relevées après préparation de la structure lorsque les tolérances du chantier le nécessitent.

L’inox 304 est généralement adapté à un intérieur sec. L’inox 316 est habituellement choisi en extérieur plus exposé, près d’une piscine ou en atmosphère saline. Les poteaux, lisses, pinces, visserie et raccords sont harmonisés.

Une finition brossée souligne les lignes des tubes et s’accorde avec le verre. Le sens du brossage, les raccords et les reprises de soudure doivent rester homogènes. Un nettoyage final élimine les résidus de perçage, de collage et de chantier.

Les garde-corps combinant verre et lisses demandent une attention particulière à l’alignement des tubes, à la jonction avec le vitrage et à la fixation. Inox Univers prépare ces détails à partir des cotes réelles afin que les lignes restent continues malgré les angles et les différences de niveau.

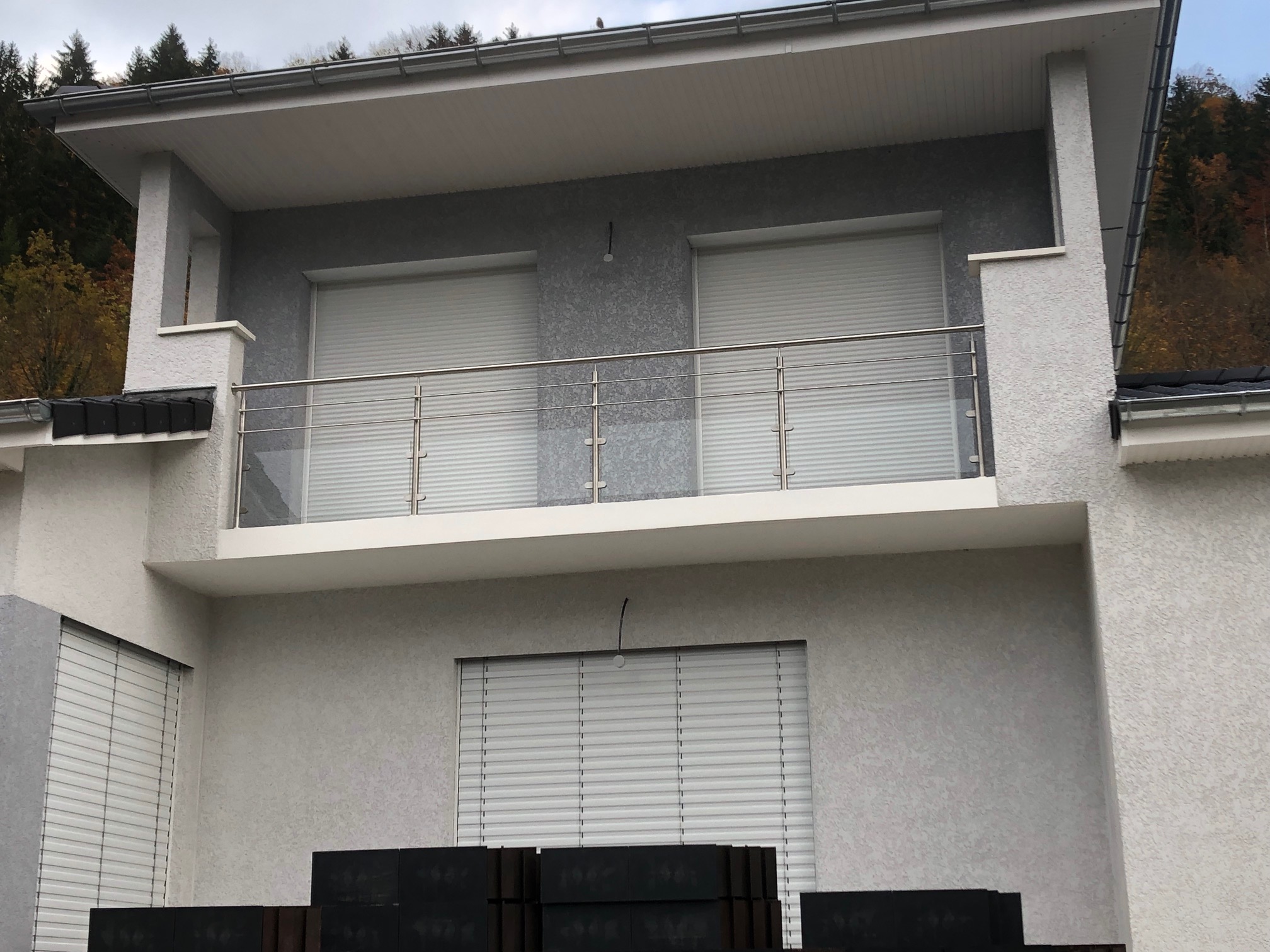

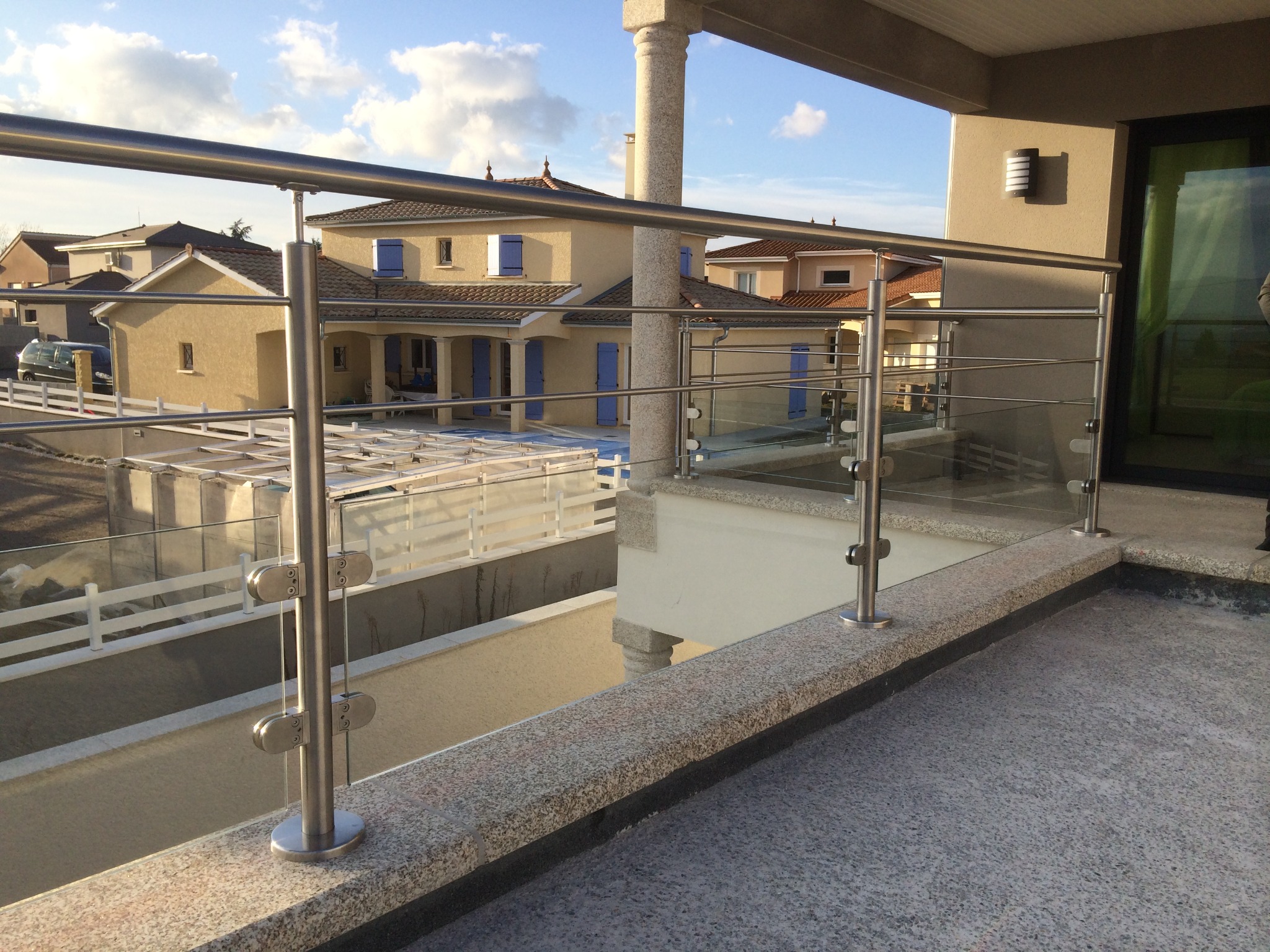

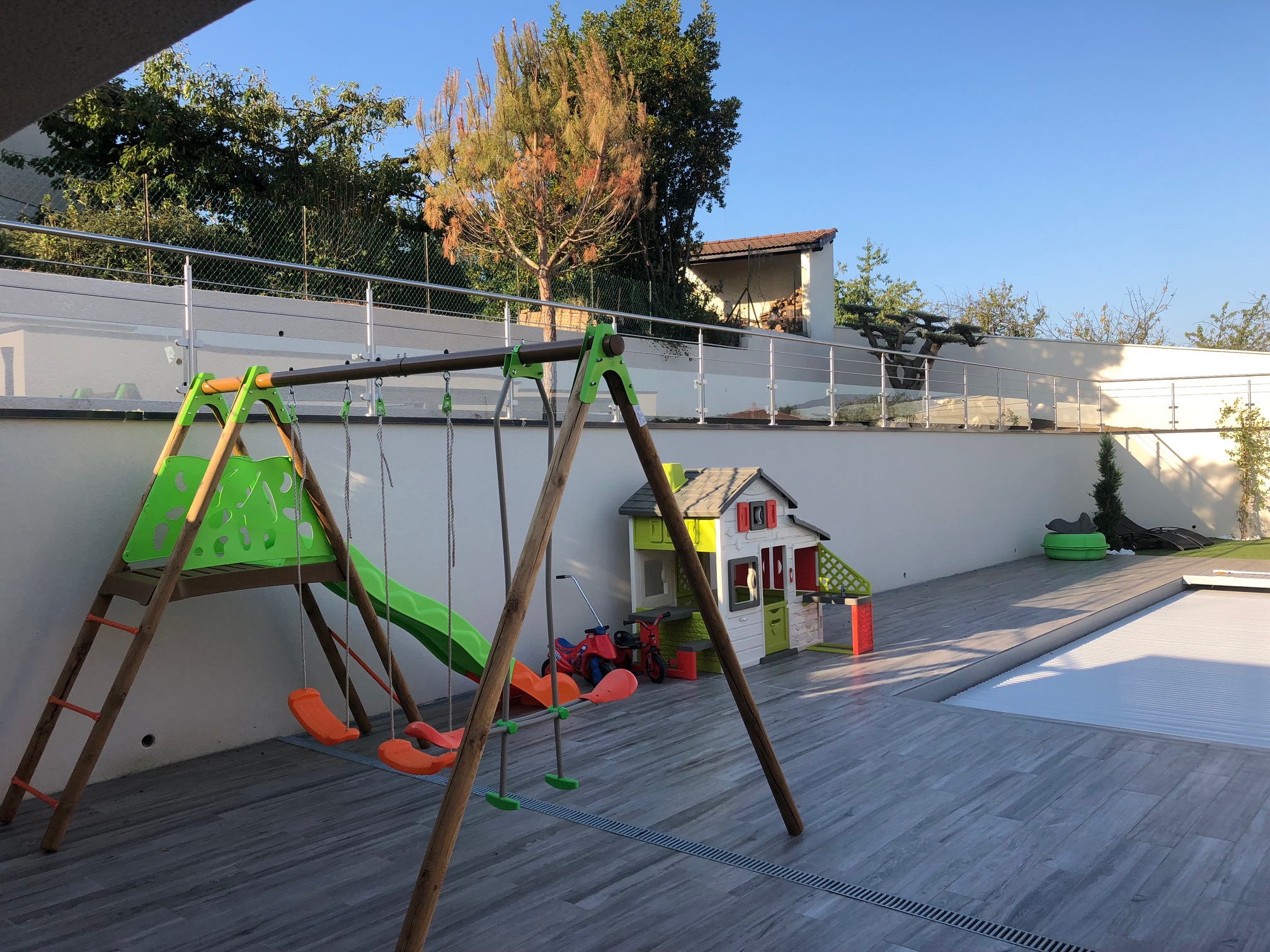

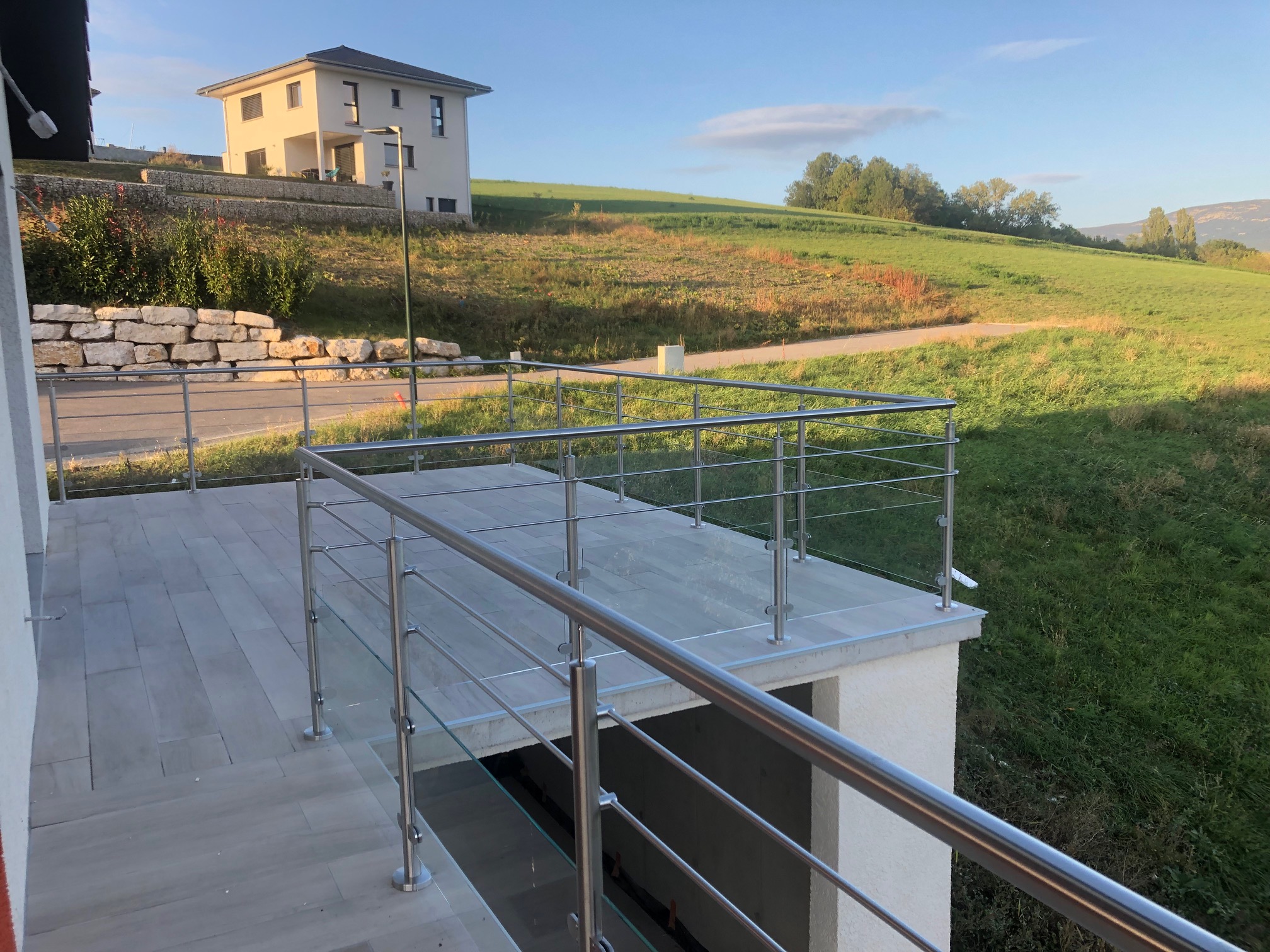

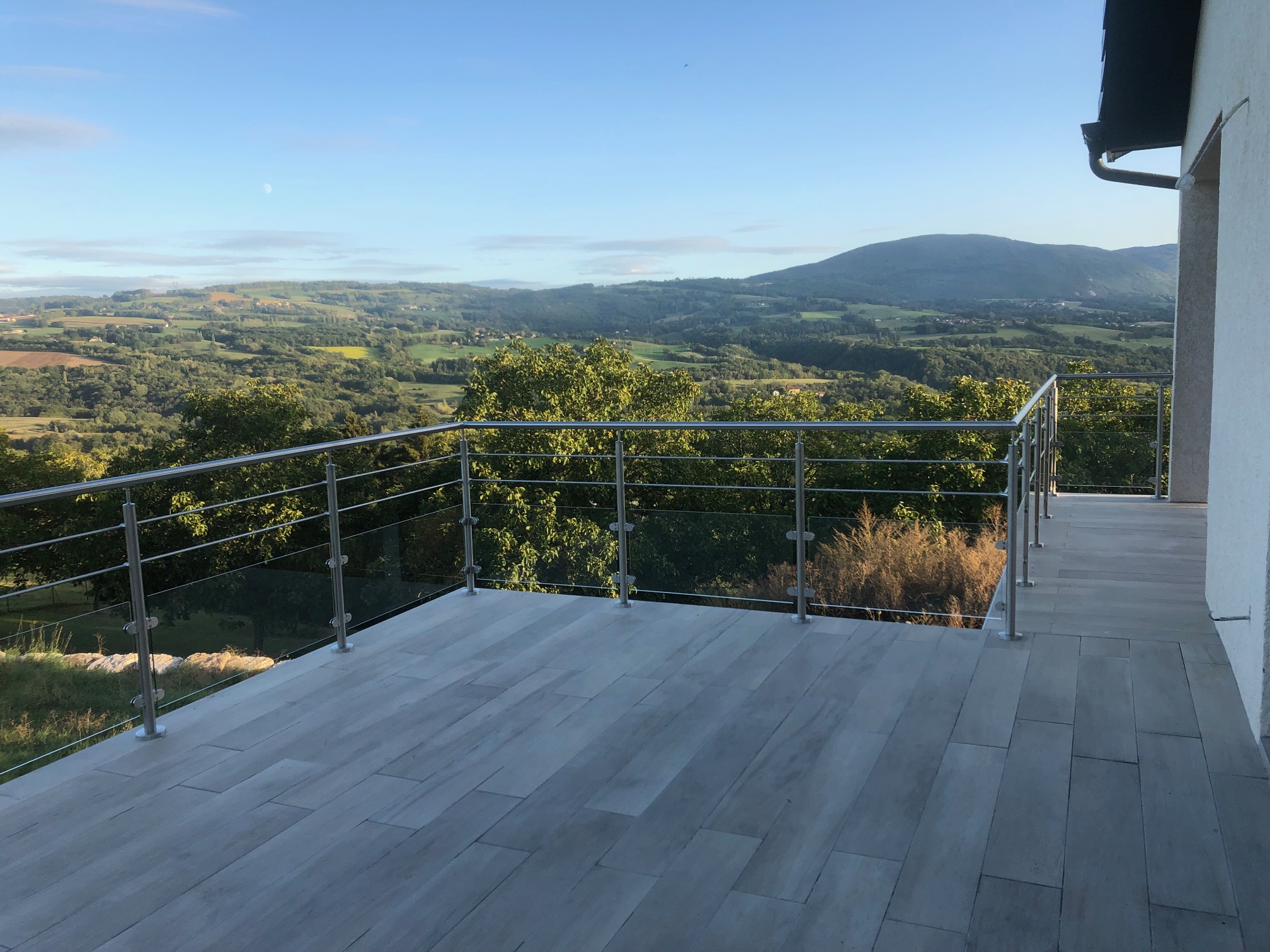

Les photographies originales montrent des configurations différentes et décrivent précisément le chantier représenté. Elles permettent de comparer les proportions du verre, le nombre de tubes, les angles et les platines sans masquer les particularités de chaque réalisation.

Le verre est nettoyé avec un produit compatible, une raclette ou un chiffon microfibre. Les tubes se nettoient dans le sens du brossage. Les pinces, raccords, chants et platines sont inspectés, en particulier dans les zones où l’eau ou la poussière peut s’accumuler.

En extérieur exposé, un rinçage régulier limite les dépôts. Les produits chlorés concentrés, éponges abrasives et outils en acier sont à éviter. Un éclat sur le verre, une fixation desserrée ou un raccord déplacé doit être contrôlé rapidement.
