Les différents types de verre pour garde-corps

Deux vitrages de même épaisseur peuvent être constitués de feuilles différentes, recevoir un nombre différent d’intercalaires et présenter un comportement distinct après rupture. Un panneau court maintenu sur plusieurs côtés ne travaille pas comme un grand vitrage encastré seulement en pied. Une pince concentre les efforts dans une zone réduite, tandis qu’un profilé continu répartit le maintien sur une plus grande longueur. Un perçage destiné à une fixation ponctuelle crée encore une autre répartition des contraintes.

La largeur, la hauteur hors fixation, la position des trous, le jeu dans les pinces, la qualité des joints, la présence d’une main courante et l’exposition au vent influencent le dimensionnement. C’est pourquoi une épaisseur utilisée sur une réalisation Inox Univers ne doit pas être copiée sur un autre chantier sans vérifier que les conditions sont comparables.

La norme NF EN 12600 classe le comportement de vitrages plats soumis à un essai d’impact pendulaire, mais elle ne fixe pas à elle seule le vitrage requis pour chaque garde-corps. Les normes de produits, les rapports d’essai et la documentation du système complètent l’analyse.

Le verre recuit simple

Le verre recuit est le verre plat courant avant traitement thermique ou assemblage. Lorsqu’il casse, il peut produire de grands fragments aux arêtes coupantes. Utilisé seul, il n’apporte pas le comportement attendu pour un remplissage antichute. Il peut toutefois constituer une feuille d’un vitrage feuilleté lorsque la composition et le système ont été validés pour l’application.

Le verre durci thermiquement

Le verre durci reçoit un traitement thermique intermédiaire entre le verre recuit et le verre trempé. Sa résistance mécanique et son comportement de rupture diffèrent de ceux du verre recuit, sans présenter la fragmentation caractéristique d’un verre trempé de sécurité. Dans certains vitrages feuilletés, il peut être retenu pour un comportement spécifique du panneau après casse. Son usage doit être défini par le concepteur du système et le verrier.

Le verre trempé de sécurité

Le trempage thermique augmente la résistance du verre et modifie sa fragmentation. La NF EN 12150-1+A1 couvre notamment les tolérances, la planéité, les bords, les trous et la fragmentation du verre de sécurité trempé thermiquement. Lorsqu’il casse, le panneau se fragmente en petits éléments plutôt qu’en longues pointes.

Cette fragmentation réduit le risque de coupure, mais un verre trempé monolithique peut perdre brutalement sa fonction de barrière après rupture. Pour un garde-corps exposé au vide, il est donc fréquent de l’intégrer dans un vitrage feuilleté afin que l’intercalaire retienne les fragments. “Trempé” et “feuilleté” ne sont pas deux mots interchangeables : ils décrivent deux fonctions différentes.

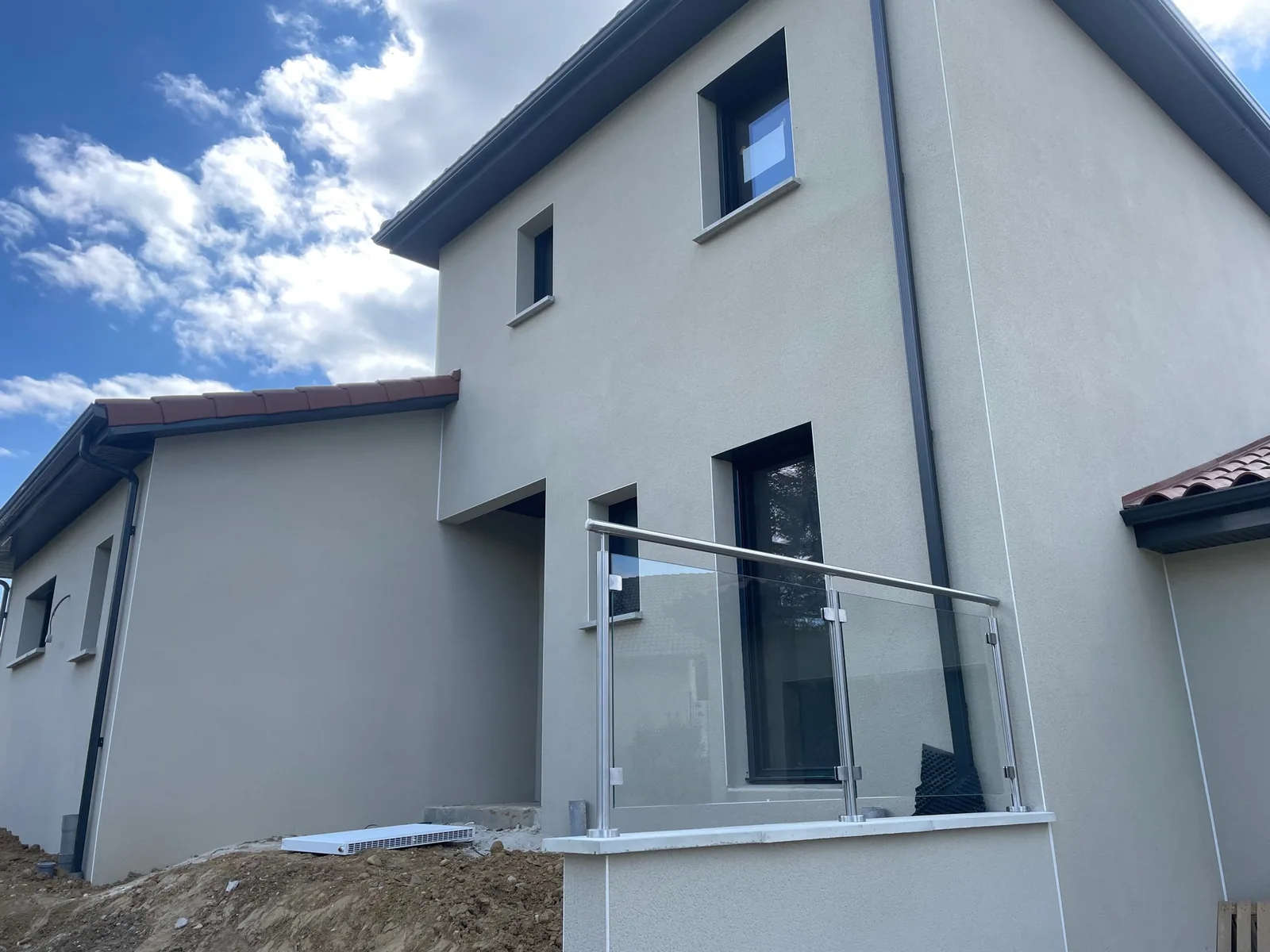

Un verre feuilleté associe au moins deux feuilles au moyen d’un ou plusieurs intercalaires. En cas de casse, les fragments restent adhérents à l’intercalaire et l’ouverture immédiate d’un vide est limitée. La NF EN 14449 concerne l’évaluation de la conformité et le contrôle de production du verre feuilleté et du verre feuilleté de sécurité destiné à la construction.

Le maintien des fragments ne signifie pas que tous les vitrages feuilletés conservent la même rigidité ou la même capacité de protection après rupture. Le type et l’épaisseur des feuilles, le nombre et la nature des intercalaires, la température, l’humidité, la durée de charge et le système de maintien influencent le comportement résiduel. Un bord exposé à l’eau stagnante ou une pince mal équipée peut aussi dégrader le vitrage.

Le verre feuilleté composé de feuilles recuites

Cette composition peut convenir à certains remplissages de dimensions maîtrisées, maintenus par une structure adaptée. Après casse, les fragments peuvent rester attachés tout en formant des fissures plus larges. Sa pertinence dépend du système et ne doit pas être déduite uniquement de l’appellation 44/2.

Le verre feuilleté trempé

Le verre feuilleté trempé assemble des feuilles trempées et un intercalaire. Il combine une résistance accrue avant rupture avec le maintien des fragments après rupture. Il est souvent envisagé pour les panneaux percés, les fixations ponctuelles, les grands vitrages ou les systèmes tout verre. Il n’est toutefois pas automatiquement nécessaire ni suffisant dans toutes les configurations : la composition exacte doit être justifiée pour le montage réel.

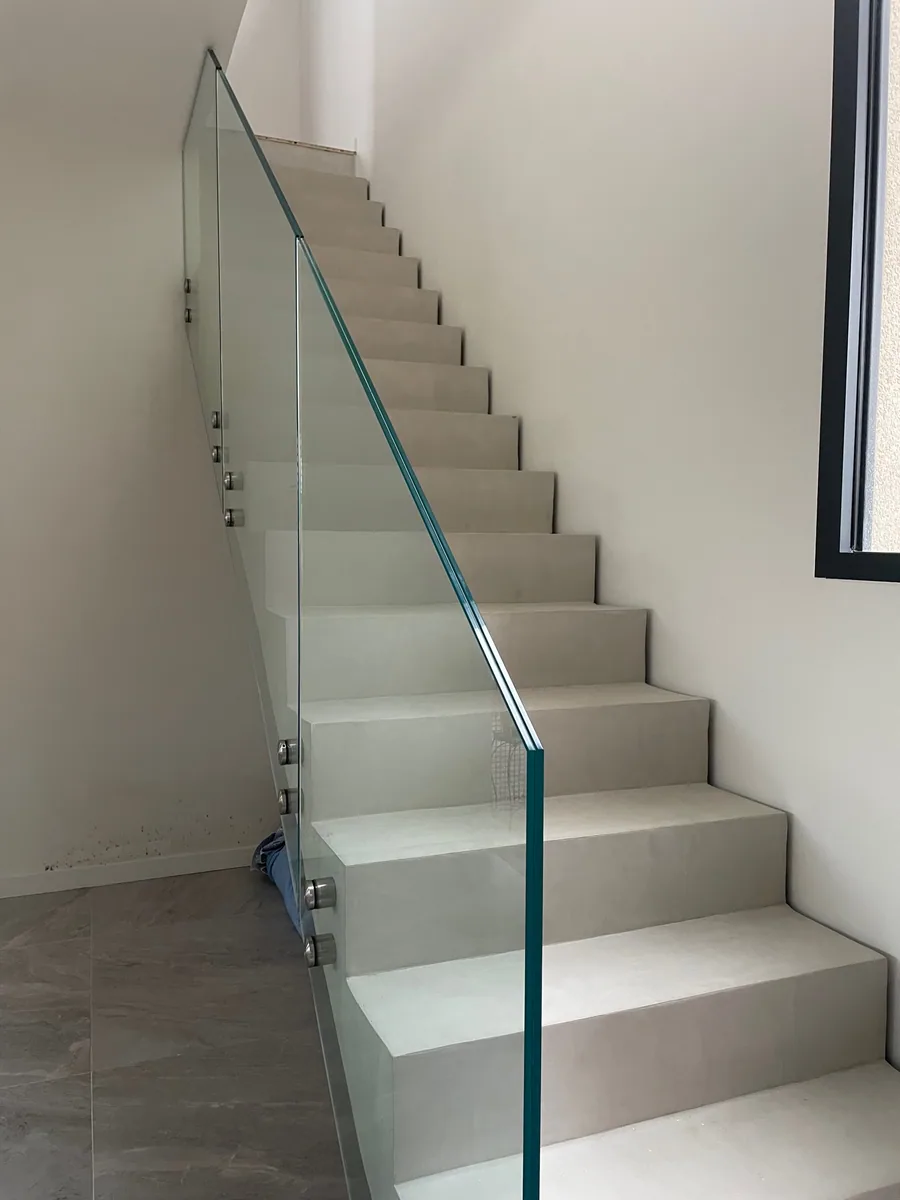

Dans une désignation comme 44/2, les deux premiers chiffres indiquent généralement deux feuilles nominales de 4 mm. Le “/2” correspond couramment à deux films PVB de 0,38 mm, soit environ 0,76 mm d’intercalaire. L’épaisseur totale est alors proche de 8,76 mm. Un 55/2 associe deux feuilles de 5 mm avec une lamination comparable, pour une épaisseur totale proche de 10,76 mm.

Cette écriture ne précise pas toujours si les feuilles sont recuites, durcies ou trempées, ni la nature exacte de l’intercalaire. Elle ne renseigne pas non plus sur la qualité des bords, les trous, les traitements de surface ou la classe d’impact. Le devis et le plan de vitrage doivent donc détailler la composition complète : type de feuilles, traitement, nombre d’intercalaires, finition, dimensions et façonnage.

L’intercalaire assemble les feuilles, retient les fragments et participe au comportement du vitrage après rupture. Les films PVB sont très courants dans le bâtiment. D’autres intercalaires, plus rigides ou conçus pour des expositions particulières, peuvent être prescrits lorsque le vitrage doit conserver davantage de stabilité résiduelle ou répondre à un système documenté.

Le choix ne doit pas être présenté comme une simple option commerciale. La rigidité, l’adhérence, la tenue des bords et la sensibilité aux conditions d’exposition varient selon les produits. Le verrier et le fournisseur du système doivent confirmer la compatibilité. Les chants doivent être protégés de la stagnation d’eau et les joints de pinces doivent éviter tout contact direct entre le métal et le verre.

Le verre transparent classique

Le verre transparent conserve la vue et la lumière. Sa teinte légèrement verdâtre est surtout visible dans la masse, sur les chants et lorsque le vitrage est épais. Il convient à la plupart des terrasses, balcons, escaliers et mezzanines lorsque la priorité est de préserver la perspective.

Le verre extra-clair

Le verre extra-clair réduit la coloration verdâtre grâce à une teneur plus faible en fer. Il est intéressant lorsque les chants restent visibles, lorsque les panneaux sont épais ou lorsque la neutralité des couleurs est importante. Son intérêt doit être comparé au surcoût et aux conditions réelles d’éclairage.

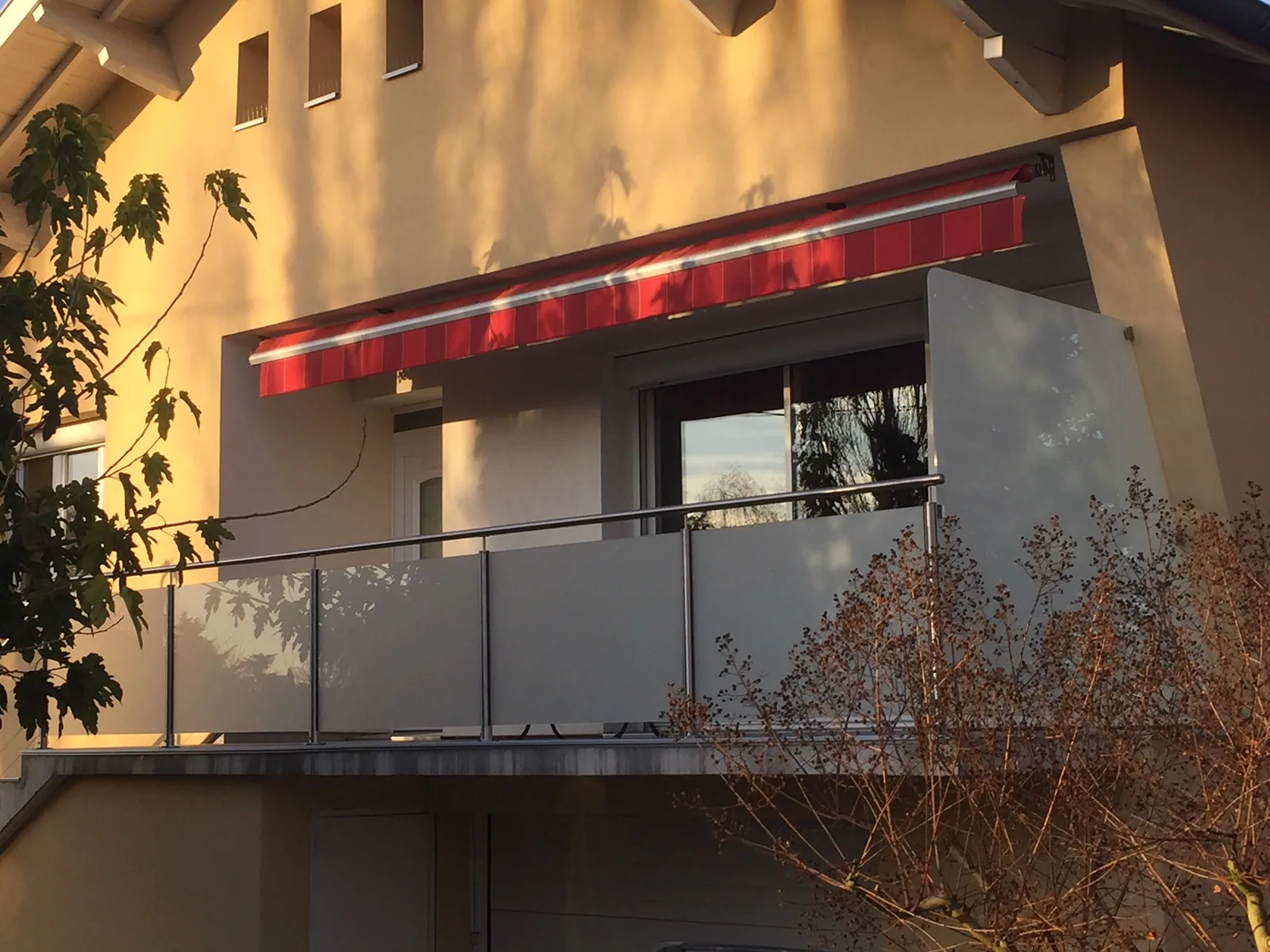

Le verre opale, dépoli ou satiné

Un vitrage opale ou satiné laisse passer la lumière tout en limitant la vision directe. Il peut séparer deux terrasses, protéger un balcon d’un vis-à-vis ou créer une zone plus intime. Il faut distinguer une finition en surface d’un film mat intégré dans le feuilleté, car l’aspect, le toucher et l’entretien ne sont pas identiques.

Le verre fumé ou teinté

Les teintes grises, bronze ou fumées donnent davantage de présence au garde-corps et réduisent la transparence. Un échantillon doit être observé devant le paysage et sous plusieurs éclairages. Une teinte légère sur un petit morceau peut devenir beaucoup plus sombre sur une longue façade.

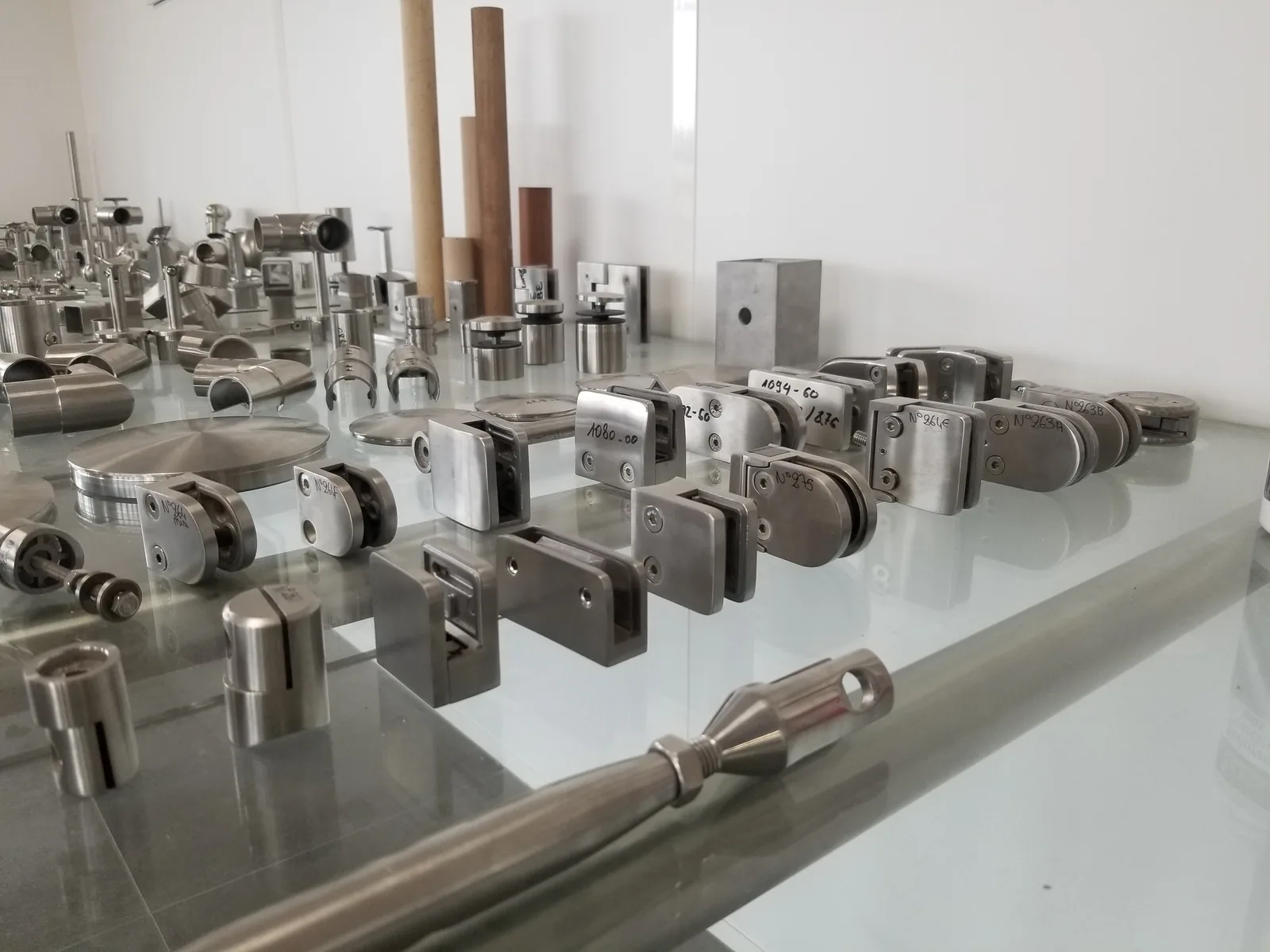

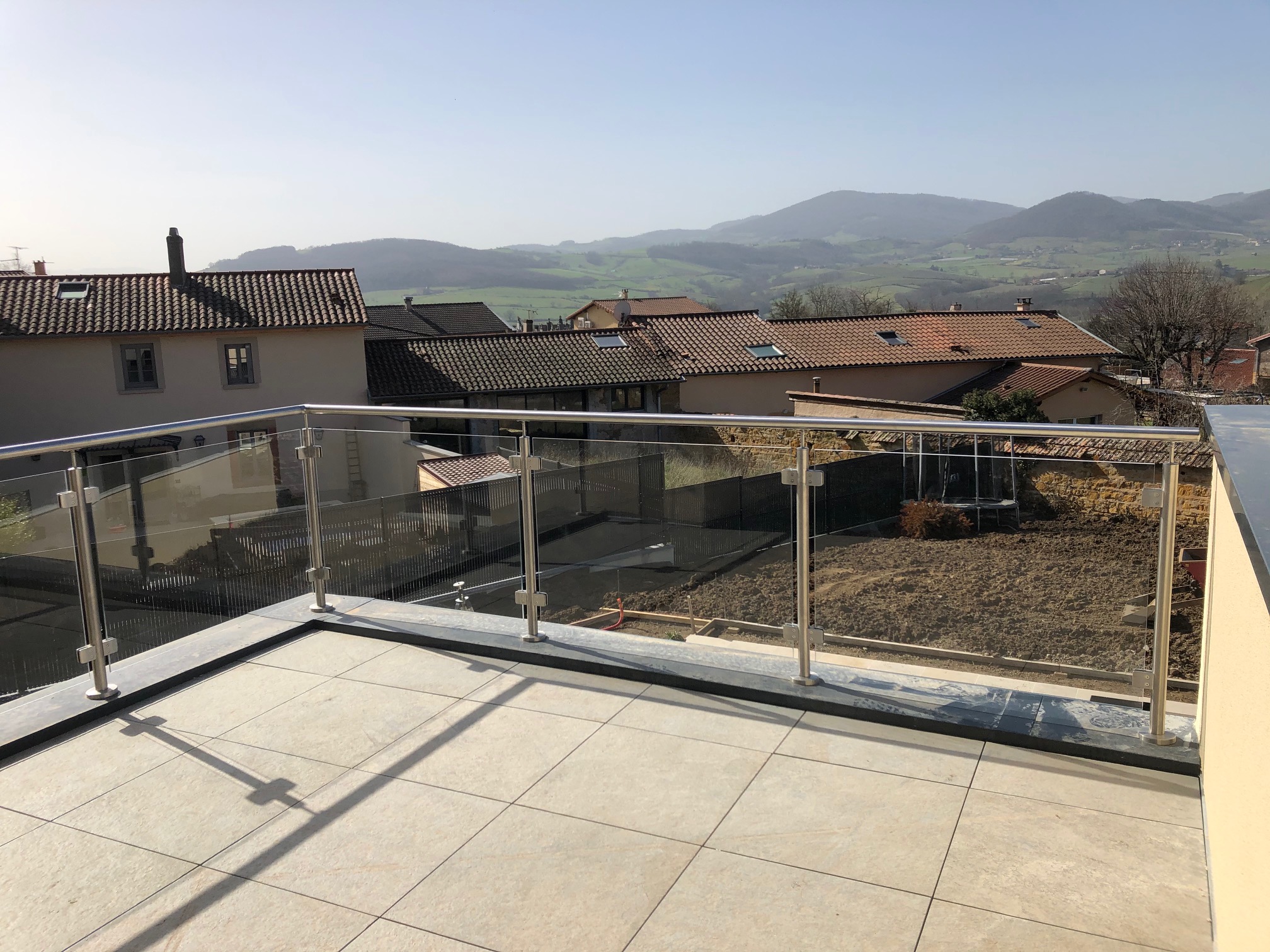

Verre entre poteaux et pinces inox

Dans un garde-corps avec poteaux, les panneaux ferment les travées. Les pinces, leurs joints, la position des points de maintien et les jeux périphériques doivent correspondre à l’épaisseur et à la composition du vitrage. Les angles du verre, les chants et les zones serrées reçoivent une attention particulière. La main courante peut relier la structure, mais elle ne corrige pas une pince ou un vitrage incompatibles.

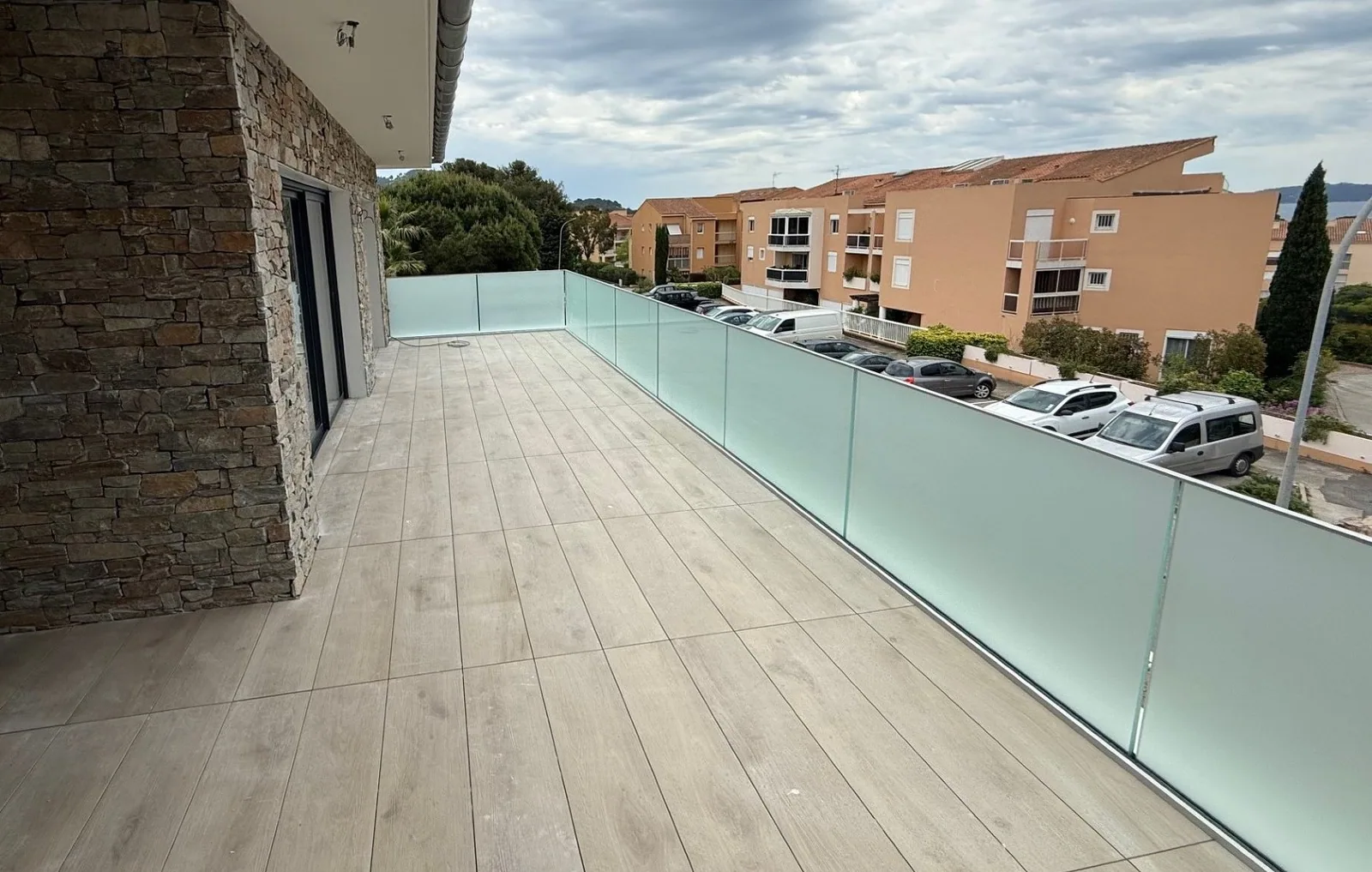

Verre encastré dans un profilé continu

Un système tout verre concentre les efforts dans la zone d’encastrement et dans le vitrage. La hauteur hors profilé, la largeur des panneaux, les cales, l’intercalaire, le drainage et la présence éventuelle d’une main courante font partie du système. Les compositions sont souvent plus importantes que pour un petit remplissage entre poteaux, mais aucune épaisseur ne doit être annoncée sans les documents du profilé.

Verre percé et fixations ponctuelles

Les rotules et entretoises imposent des trous réalisés avant trempe. Leur diamètre, leur position et les distances aux bords sont définis sur le plan de fabrication. Les tolérances du support et de la pose doivent être maîtrisées, car le vitrage ne peut pas être repercé ou ajusté sur le chantier après son traitement.

Avec ou sans main courante

Une main courante peut protéger le chant supérieur, améliorer la prise en main et relier visuellement les panneaux. Un garde-corps sans main courante offre une ligne plus épurée, mais demande que le vitrage, les chants et le système assurent la fonction prévue. La présence ou l’absence de main courante doit être décidée avant le dimensionnement, pas ajoutée comme un simple accessoire final.

Le relevé définitif des vitrages est souvent réalisé après la pose et le réglage de la structure inox. Cette méthode réduit le risque d’écart lié aux pentes, aux murs non parallèles ou aux variations de niveaux. Chaque panneau peut alors être commandé selon la travée réellement obtenue.

Le prix dépend de la surface, de la composition des feuilles, du nombre et du type d’intercalaires, du traitement thermique, des façonnages, de la finition et du transport. Un panneau trapézoïdal d’escalier, percé et extra-clair demande davantage de préparation qu’un rectangle transparent de petites dimensions. Les contraintes de manutention et d’accès au chantier comptent également.

Pour comparer deux offres, il faut vérifier que la composition est décrite de la même manière et qu’elle correspond au système proposé. Un prix au mètre carré sans détails peut masquer une différence importante de traitement, d’intercalaire, de façonnage ou de qualité des bords.
