Garde-corps sur acrotère : comment choisir la fixation sans fragiliser l’étanchéité ?
Un garde-corps peut être installé sur un acrotère lorsque le muret, la dalle et les ancrages forment un support suffisamment résistant. La couvertine, l’enduit ou le complexe d’étanchéité ne doivent jamais être considérés comme la structure porteuse à eux seuls. Le bon projet commence donc par l’analyse du support, puis par le choix entre une fixation sur le dessus, une pose latérale ou une reprise dans un élément structurel identifié.
Chez Inox Univers, chaque garde-corps sur acrotère est étudié comme un ensemble : hauteur disponible du muret, nature du béton ou de la maçonnerie, largeur de couvertine, présence d’une isolation, remontées d’étanchéité, exposition au vent, configuration des angles et rendu attendu. Cette méthode permet de choisir le verre, l’inox et les platines après avoir déterminé où les efforts peuvent réellement être repris.
Qu’est-ce qu’un acrotère et pourquoi sa conception change-t-elle le projet ?
L’acrotère est le relevé situé en périphérie d’une toiture-terrasse, d’un balcon ou d’une terrasse en hauteur. Il peut être en béton, en maçonnerie ou intégré à une ossature plus complexe. Sa partie supérieure reçoit souvent une couvertine en aluminium, en zinc, en pierre ou en béton afin de protéger le muret des infiltrations.
Un acrotère déjà haut peut participer à la protection, mais il ne suffit pas d’ajouter un petit garde-corps pour obtenir automatiquement un ensemble conforme. La hauteur finale se mesure depuis la zone où l’utilisateur peut prendre appui. La largeur du muret, sa géométrie et les éléments présents à proximité influencent également le risque d’escalade et la manière dont la protection doit être conçue.
Comment vérifier si l’acrotère peut recevoir un garde-corps ?
La première vérification concerne la continuité entre le muret et la structure du bâtiment. Un garde-corps reçoit des efforts horizontaux : ces efforts passent par les poteaux ou le profilé, les platines et les ancrages, puis doivent être transmis à une partie résistante. Une couvertine fine, une couche d’isolant, un enduit ou un élément creux ne peuvent pas assurer seuls cette fonction.
L’étude prend notamment en compte la nature du support, son épaisseur utile, son état, la distance possible entre les ancrages et les bords, ainsi que l’accessibilité de la sous-face. Sur un ouvrage existant, des sondages ou des informations complémentaires peuvent être nécessaires avant de confirmer la solution. Sur une construction neuve, le meilleur résultat est obtenu lorsque le garde-corps est anticipé avec le maçon, l’étancheur et le couvreur.
Les indices qui imposent une étude renforcée
- Acrotère creux, fissuré, très étroit ou constitué de blocs dont le chaînage n’est pas connu.
- Isolation extérieure ou complexe d’étanchéité épais entre la platine et le support porteur.
- Couvertine déjà posée sans réservation ni dispositif prévu pour les fixations.
- Garde-corps vitré continu, grande hauteur exposée ou terrasse particulièrement soumise au vent.
- Rénovation d’un ancien garde-corps dont les ancrages et le support ne sont pas documentés.
Pose à la française ou pose à l’anglaise sur un acrotère ?

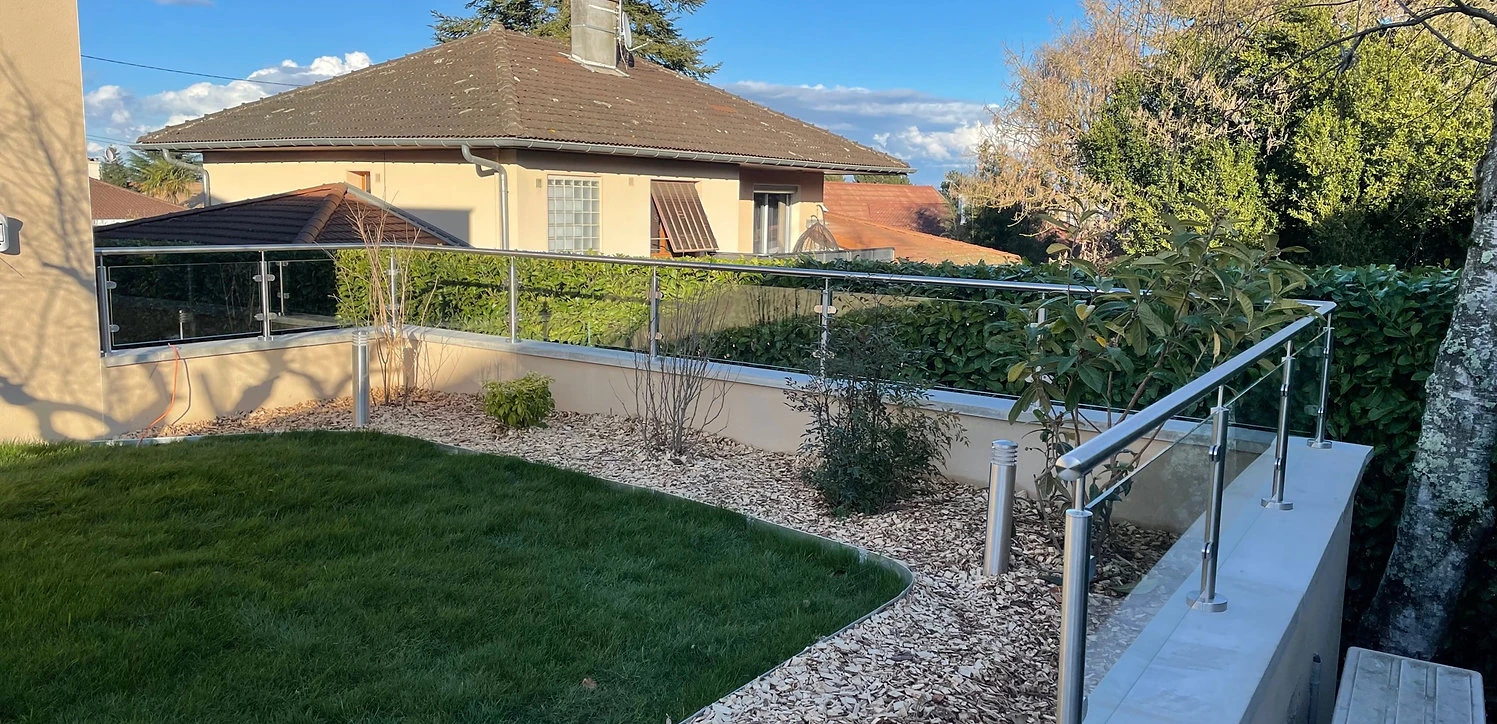

La pose sur le dessus du muret
La pose à la française fixe les platines sur un plan horizontal. Elle peut être adaptée lorsque le dessus de l’acrotère offre une largeur suffisante et qu’une reprise structurelle est possible sous la couvertine. Elle facilite souvent l’alignement des poteaux, mais elle traverse la zone la plus exposée à l’eau. Le traitement des percements, des relevés et des interfaces doit donc être défini avant la pose.
La pose latérale
La pose à l’anglaise fixe le garde-corps sur la face intérieure ou extérieure du muret. Elle peut libérer le dessus de l’acrotère et limiter certaines interventions sur la couvertine. Elle demande toutefois une face porteuse accessible, une géométrie compatible avec les platines et des ancrages positionnés à bonne distance des rives. Son intérêt ne peut être confirmé qu’après examen du support réel.
Les reprises structurelles ou pièces intermédiaires
Lorsque l’acrotère visible ne peut pas recevoir directement les efforts, une ossature, des consoles ou des réservations préparées en amont peuvent transférer les charges vers la dalle ou le chaînage. Cette solution est souvent pertinente en construction neuve ou lors d’une réfection complète de toiture. Elle doit être coordonnée avec les autres corps de métier afin de ne pas créer de pont d’eau ou de point faible dans l’étanchéité.

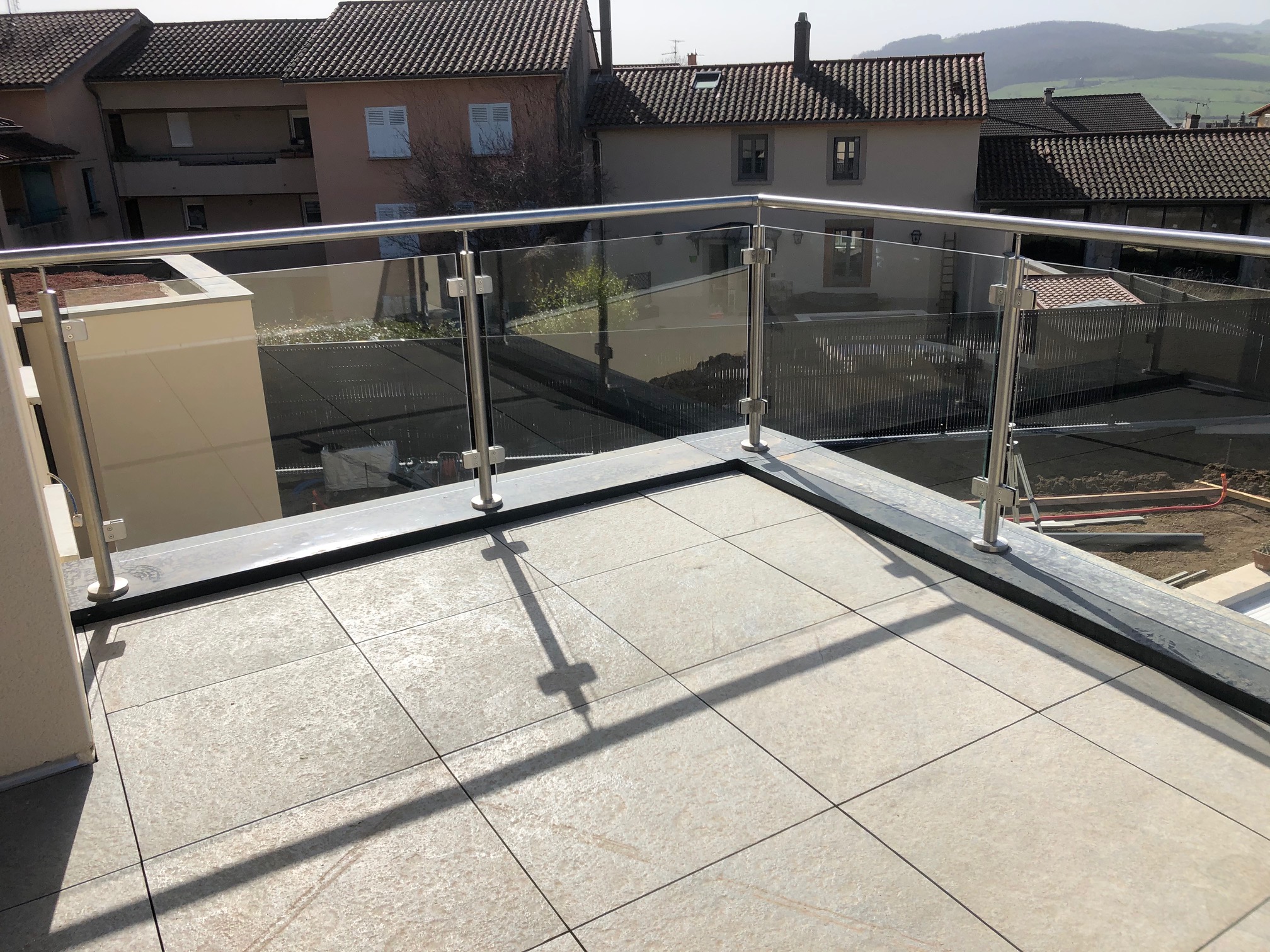

Comment préserver la couvertine et l’étanchéité ?
L’étanchéité ne se résume pas à ajouter un cordon de mastic autour d’une platine. Il faut comprendre le chemin de l’eau, conserver les pentes et les relevés nécessaires, éviter les zones de stagnation et choisir des interfaces compatibles avec les matériaux existants. Une fixation mal positionnée peut créer une entrée d’eau immédiate ou un désordre qui n’apparaîtra qu’après plusieurs cycles de pluie et de gel.
Dans un projet neuf, les réservations et renforts doivent idéalement être définis avant la pose de la couvertine. En rénovation, la méthode peut nécessiter une dépose locale, une pièce d’adaptation ou l’intervention de l’entreprise d’étanchéité. Inox Univers étudie le garde-corps et coordonne les informations nécessaires, mais la validation du complexe d’étanchéité reste liée au système réellement présent sur le chantier.
Quel garde-corps choisir sur un acrotère ?

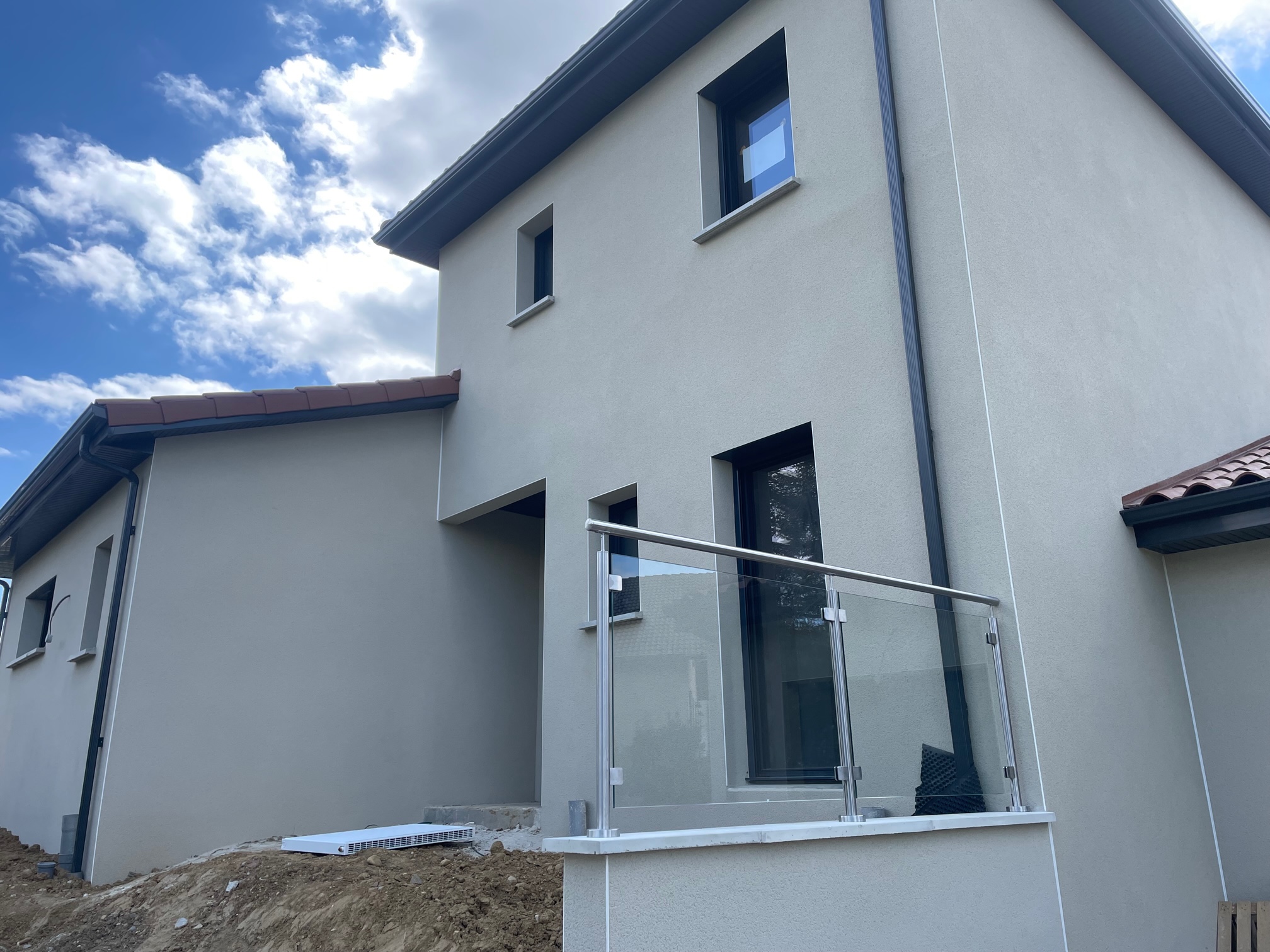

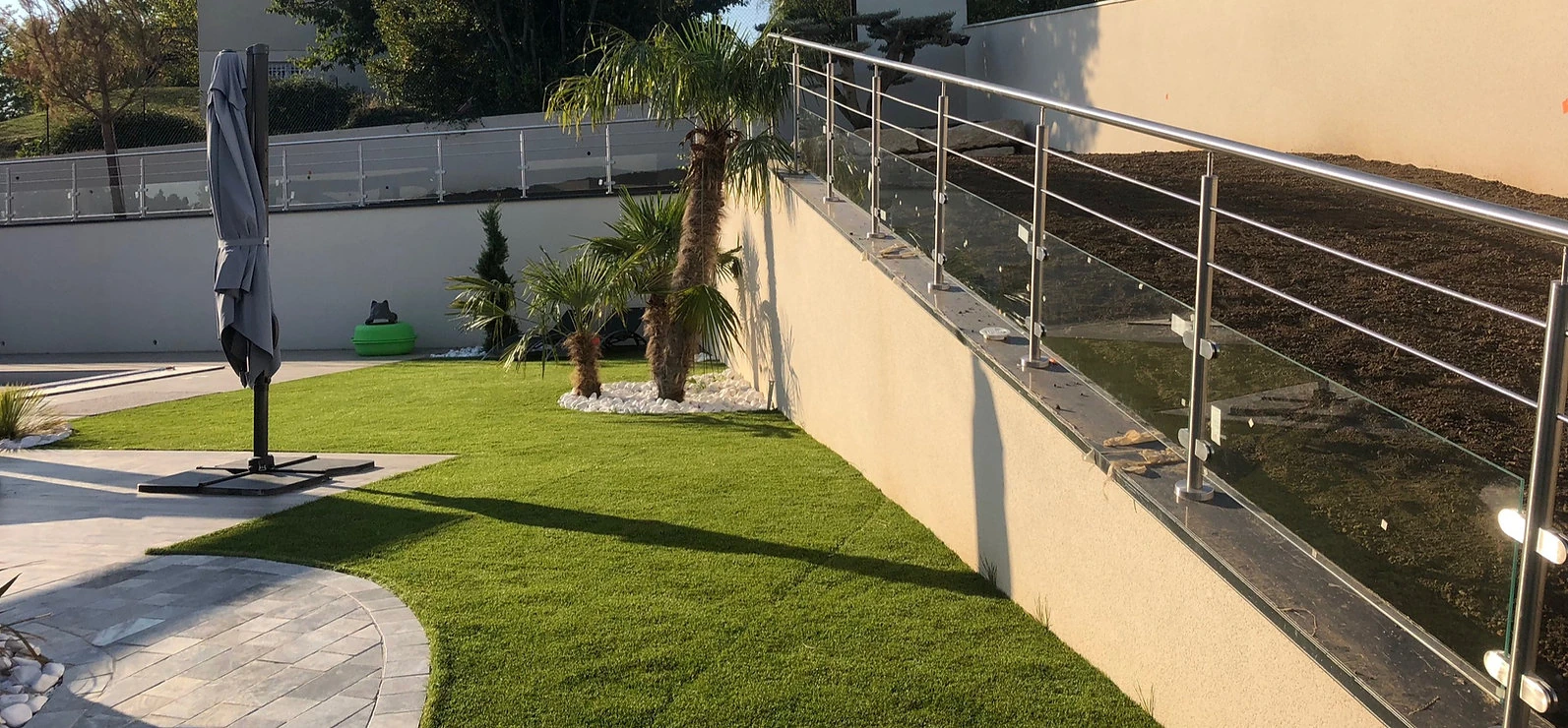

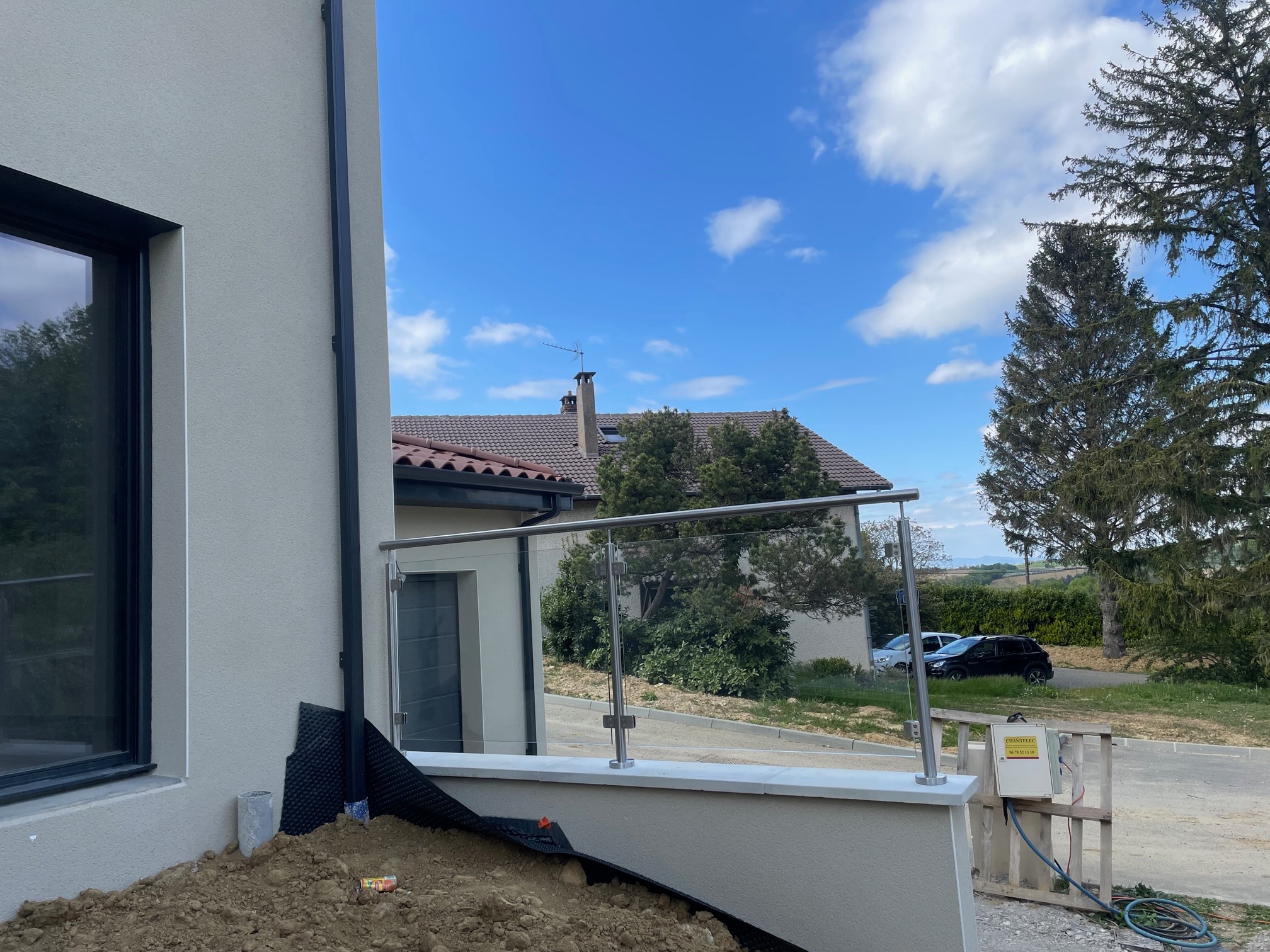

Verre sur poteaux inox
Cette configuration conserve la vue, laisse passer la lumière et gère facilement les angles ou les changements de longueur. Les poteaux organisent les travées et permettent d’adapter précisément les panneaux à la géométrie du muret. Le choix du vitrage, des pinces et de la main courante dépend du système complet et non d’une épaisseur “standard”.
Tout verre sur profilé continu
Un profilé en pied produit un rendu très épuré. En contrepartie, il concentre les efforts sur une ligne d’ancrage continue et demande un support régulier, accessible et dimensionné pour le système. Sur un acrotère, l’encombrement du rail, le drainage, la hauteur de vitrage et l’accès pour la maintenance doivent être prévus dès l’étude.
Inox avec câbles, lisses ou barreaudage
Les remplissages ajourés réduisent la prise au vent et donnent une esthétique plus légère. Ils doivent néanmoins être choisis selon l’usage, la présence d’enfants et les règles de géométrie applicables. Un barreaudage vertical peut être pertinent lorsque l’on souhaite limiter l’effet d’échelle. Les câbles et lisses horizontales ne doivent pas être retenus uniquement pour leur aspect : leur disposition doit être compatible avec la fonction de protection.
Quelles règles de sécurité faut-il anticiper ?
Dans l’habitation, le Code de la construction et de l’habitation prévoit notamment une hauteur minimale pour les garde-corps des balcons et terrasses. Les normes NF P01-012 et NF P01-013 constituent des références techniques pour la géométrie, les vides, la résistance et les essais. Leur application exacte dépend du contexte, du neuf ou de l’existant, de l’usage du bâtiment et du système retenu.
La hauteur disponible de l’acrotère ne doit donc pas être examinée isolément. L’étude vérifie la hauteur finale depuis le sol fini et les zones d’appui, la composition du remplissage, le risque de passage ou d’escalade, la résistance des ancrages et le comportement du vitrage en cas de choc. Un projet peut sembler simple visuellement tout en demander une conception très précise.

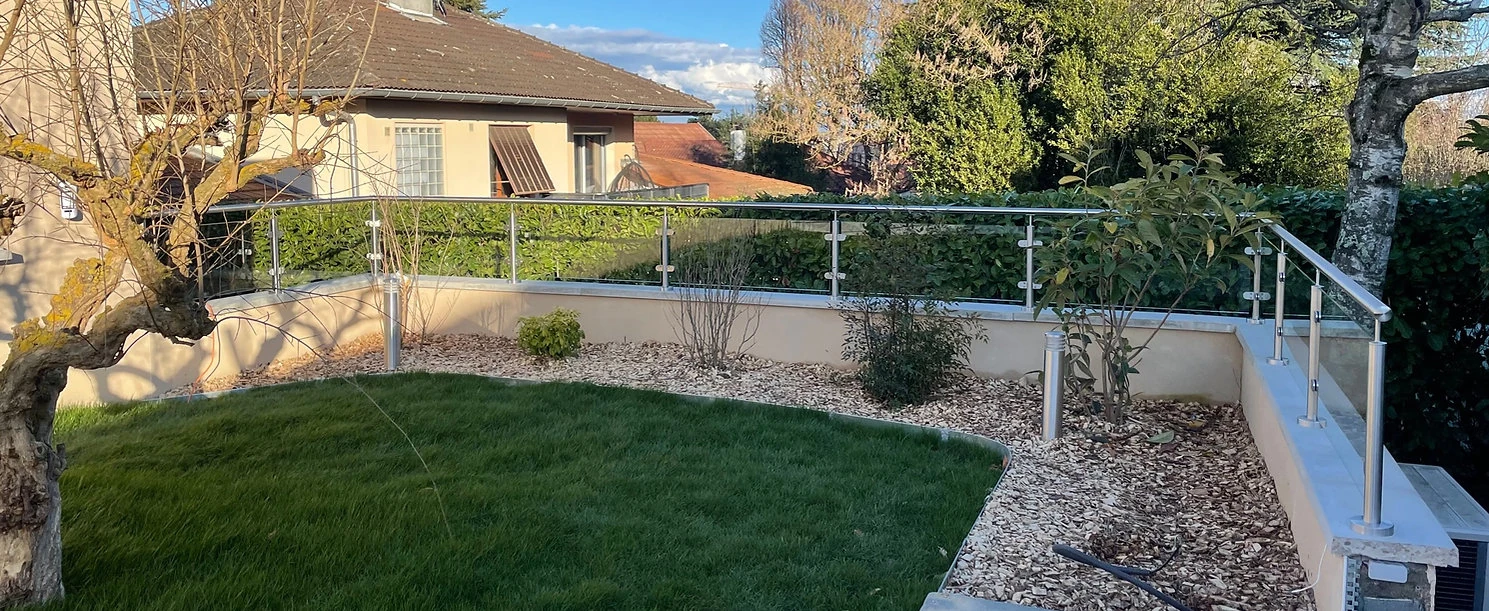

Retour d’expérience : un garde-corps en verre sur acrotère à Décines

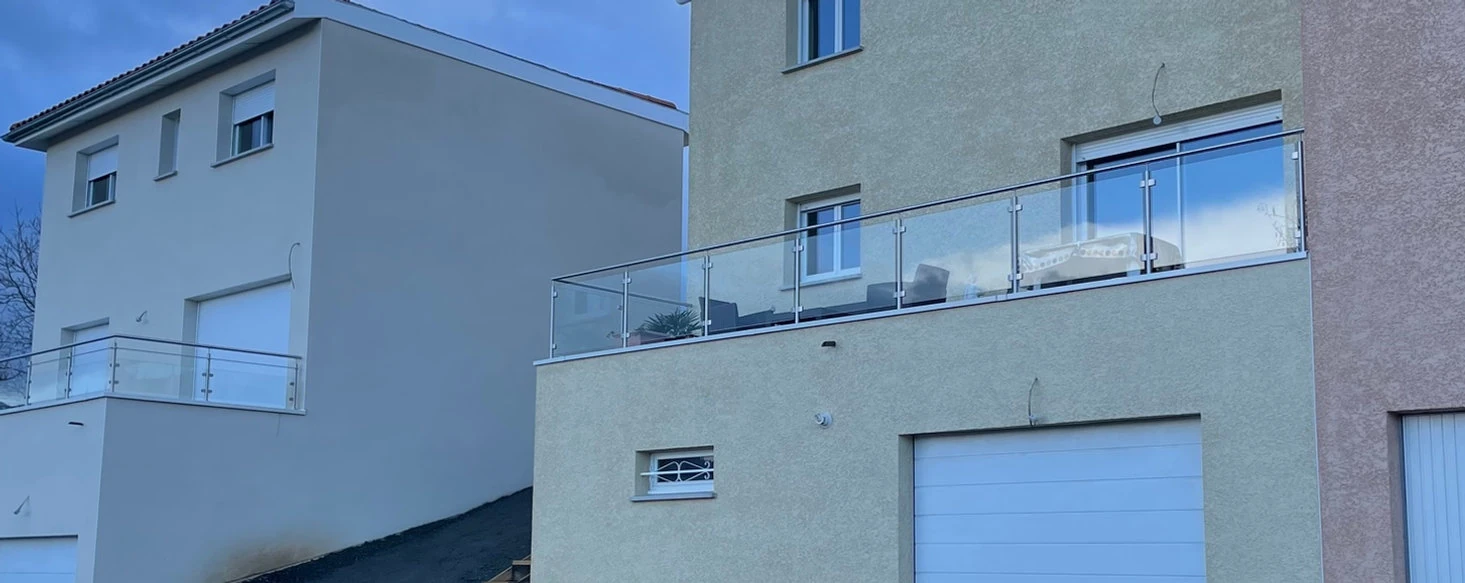

Une autre réalisation à Lyon illustre un garde-corps vitré associé à une couvertine aluminium sur un toit-terrasse. Les photographies montrent l’intégration du vitrage et les contraintes du support, à examiner avant de définir les fixations et le traitement de l’étanchéité.
Comment se déroule un projet sur mesure avec Inox Univers ?
- Analyse des photos, dimensions et plans disponibles.
- Identification du support porteur et des contraintes d’étanchéité.
- Choix de la pose, du remplissage, de l’inox, du vitrage et de la main courante.
- Relevé précis, calepinage et préparation des éléments dans l’atelier.
- Pose des structures, contrôle des alignements et prise de cotes définitives des vitrages lorsque le système le nécessite.
- Installation des panneaux, réglages, nettoyage et contrôle final.
Quel est le prix d’un garde-corps sur acrotère ?
Le prix dépend moins du mot “acrotère” que de la complexité réelle du support. La longueur, le nombre d’angles, le type de remplissage, la composition du vitrage, la qualité d’inox, la pose sur le dessus ou en façade, les pièces d’adaptation, l’accès au chantier et les interventions liées à la couvertine influencent le devis. Des photos et des cotes approximatives permettent généralement d’établir une première estimation, puis le relevé sur place sécurise la fabrication.
Les réponses essentielles avant de définir la solution.
Peut-on fixer directement un garde-corps dans une couvertine aluminium ?
La couvertine seule ne doit pas être considérée comme le support porteur. Une solution peut traverser ou intégrer la couvertine, mais les ancrages doivent reprendre les efforts dans le béton, le chaînage ou la structure prévue.
Une pose latérale protège-t-elle toujours mieux l’étanchéité ?
Pas automatiquement. Elle peut éviter certains percements sur le dessus, mais elle doit rester compatible avec la face de l’acrotère, les rives, les relevés et les écoulements. La meilleure solution dépend du détail constructif.
Le verre augmente-t-il la prise au vent ?
Oui, un remplissage vitré continu forme un écran plus important qu’un remplissage ajouré. L’exposition, les dimensions des panneaux, les poteaux, le profilé et les ancrages doivent intégrer ces efforts.
Peut-on réutiliser les trous d’un ancien garde-corps ?
Uniquement après contrôle. Leur position, leur diamètre, leur profondeur et l’état du support doivent correspondre au nouveau système. En rénovation, une reprise complète est souvent plus sûre qu’une réutilisation supposée.
Faut-il poser le garde-corps avant ou après la couvertine ?
L’idéal est de coordonner les deux lots avant fabrication. Selon le détail retenu, les supports peuvent être préparés avant la couvertine, puis les finitions et l’étanchéité sont réalisées autour des pièces prévues.
