Garde-corps en verre sur pinces au sol
Le vitrage est maintenu par des pinces ou sabots bas, sans poteaux verticaux visibles, pour une ligne épurée qui doit être dimensionnée avec le support et le vitrage.
Comprendre avant de choisir
Des appuis ponctuels sous le vitrage, sans poteaux visibles
Les pinces ou sabots au sol soutiennent les panneaux par leur bord inférieur. Elles ne doivent pas être confondues avec les petites pinces fixées sur poteaux : les efforts, les appuis et la compatibilité du vitrage sont propres au système retenu.

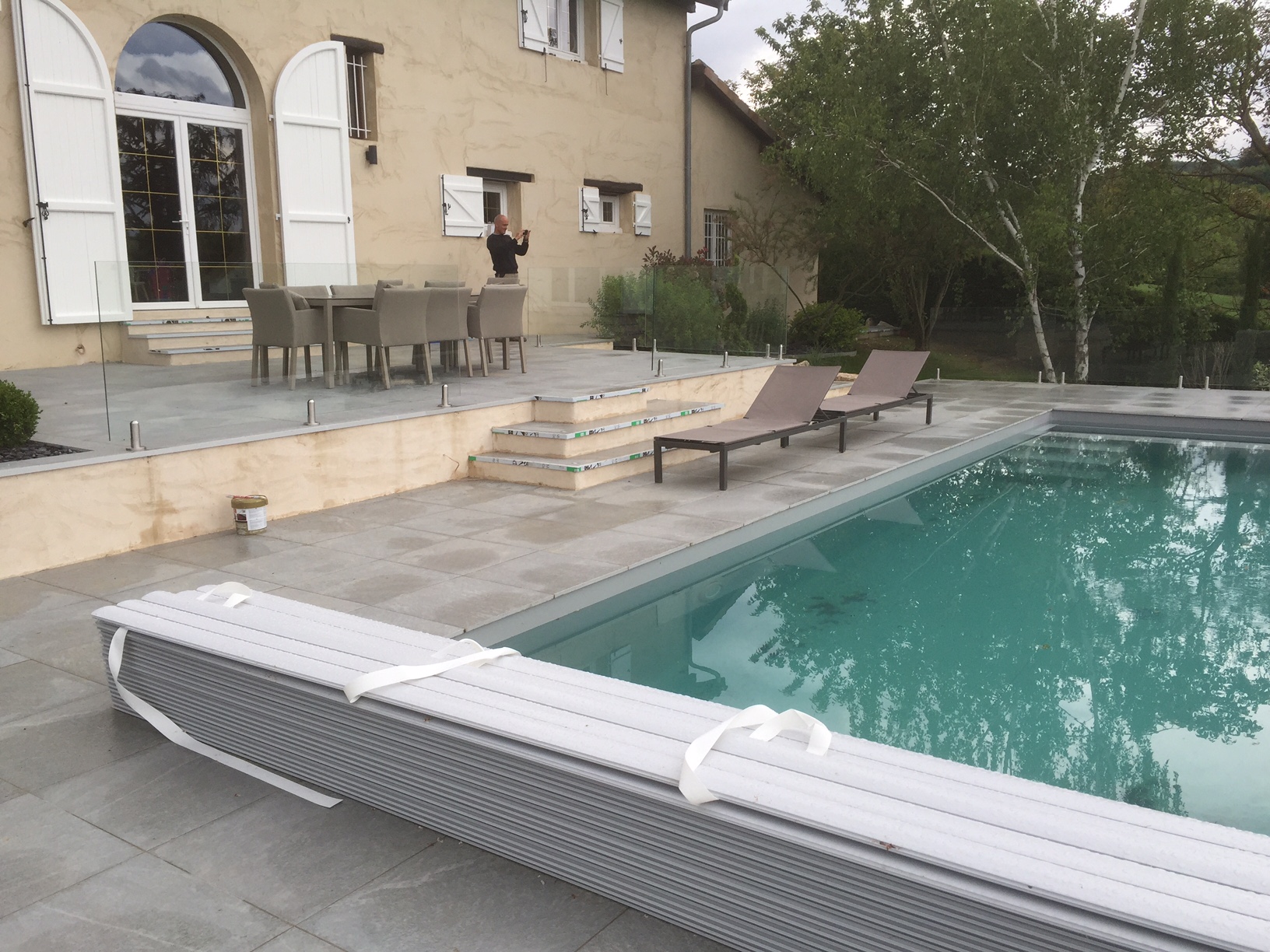

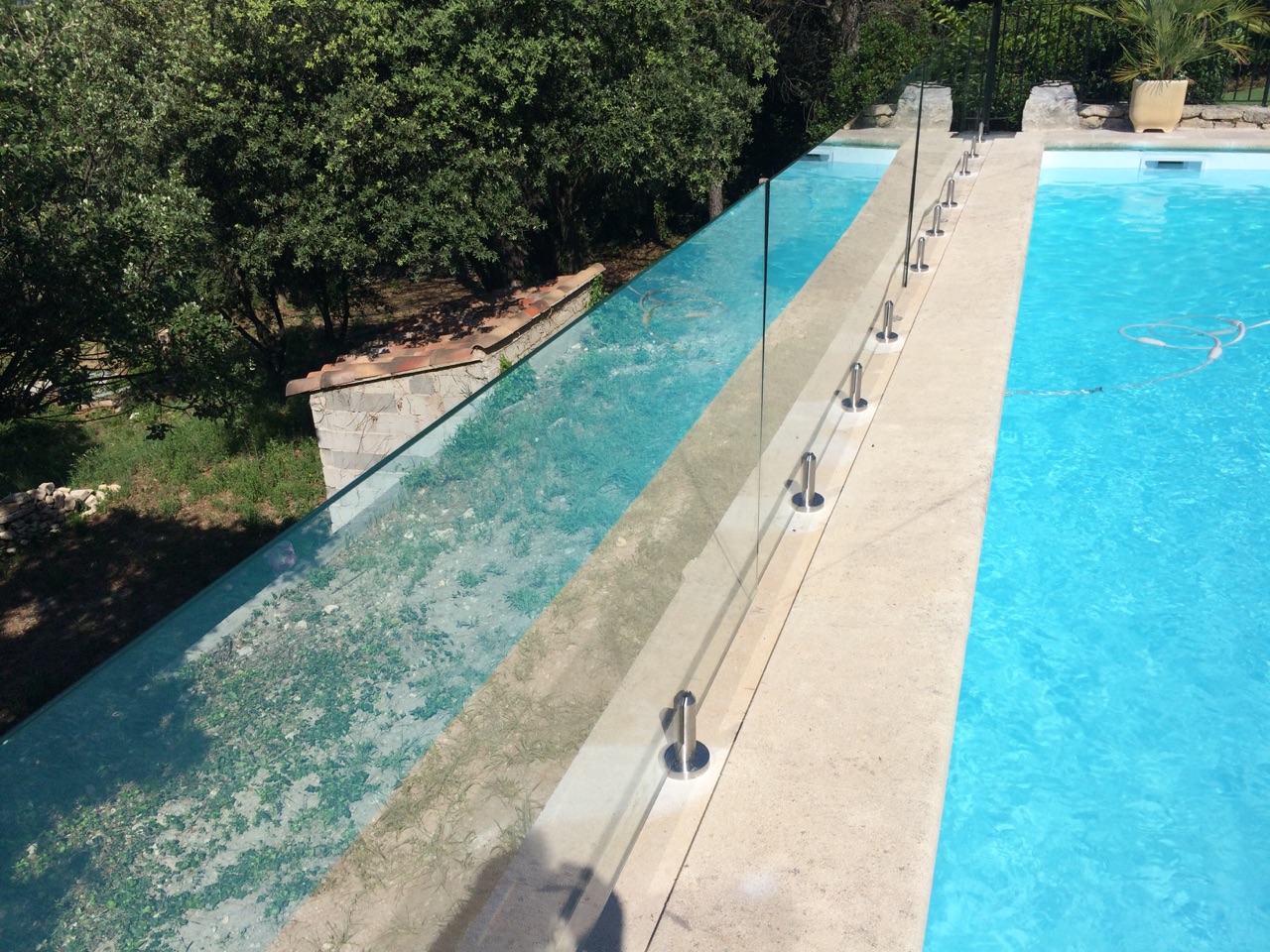

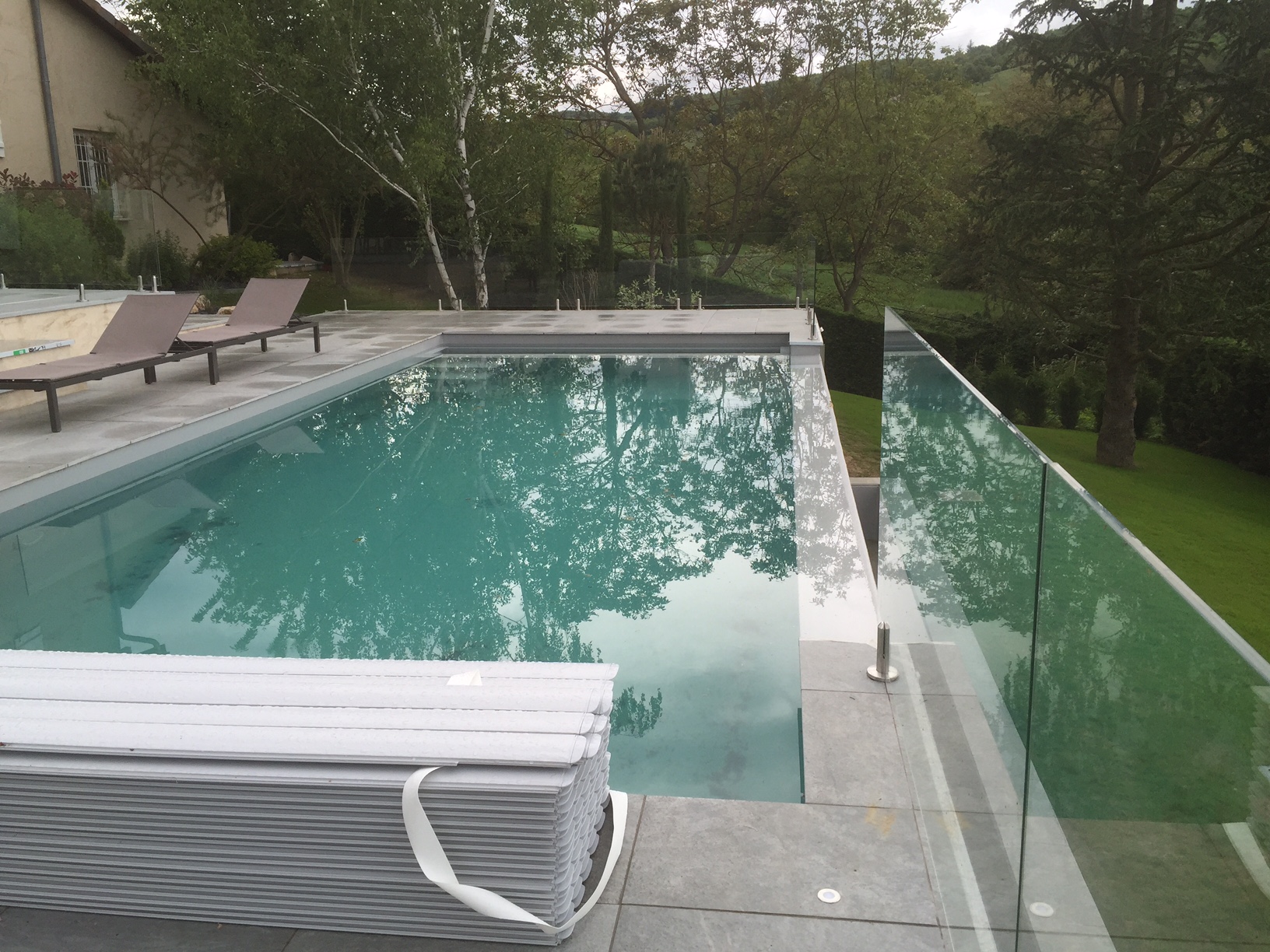

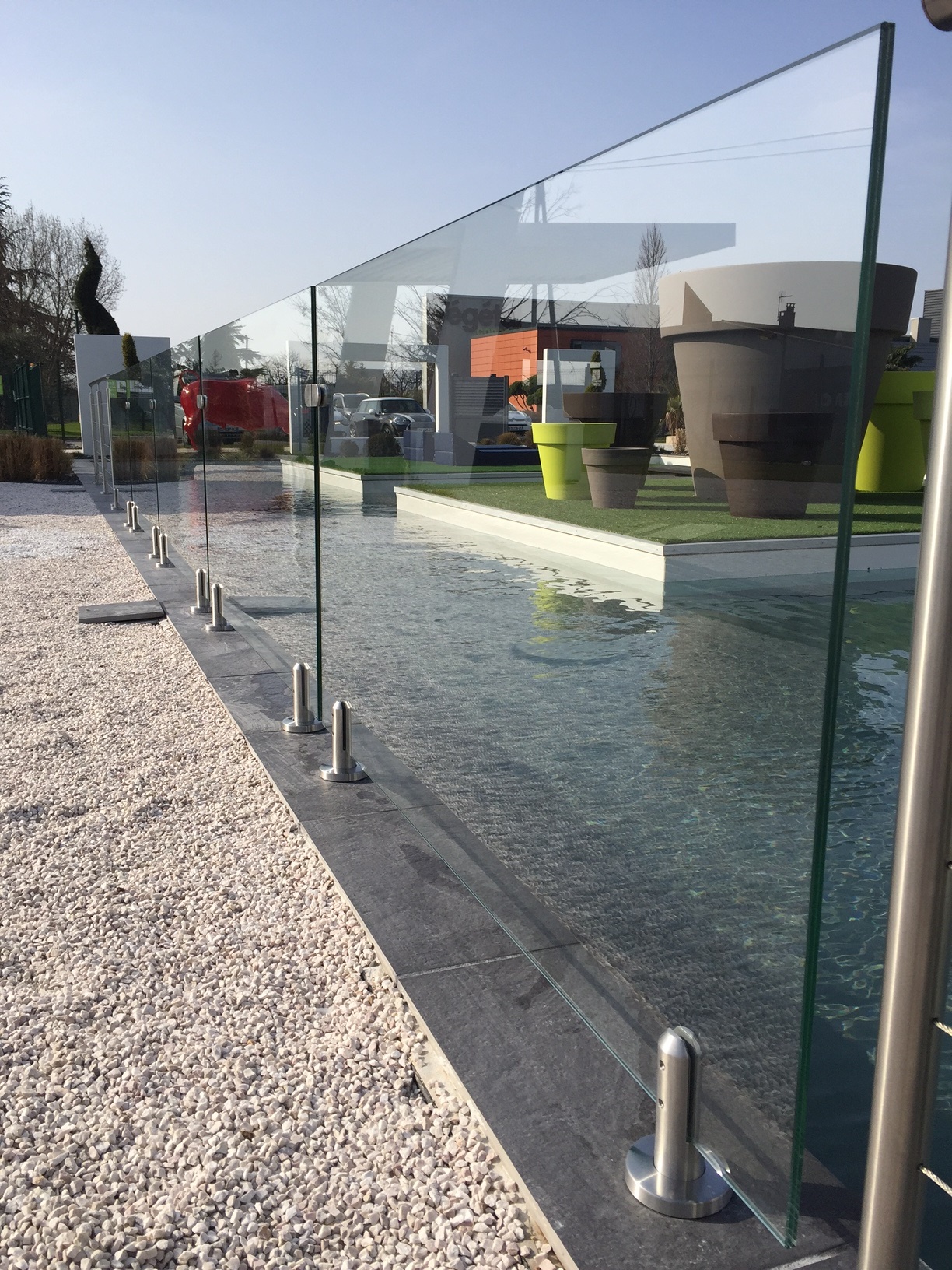

Le garde-corps en verre sur pinces au sol utilise des appuis ponctuels placés sous les panneaux. Ces pièces sont aussi appelées sabots, pinces de sol ou spigots selon leur forme et leur fabricant. Elles maintiennent le verre à la base sans créer de poteaux sur toute la hauteur et sans former la ligne continue d’un rail aluminium. Le résultat est transparent, rythmé par quelques pièces métalliques visibles au niveau du sol.

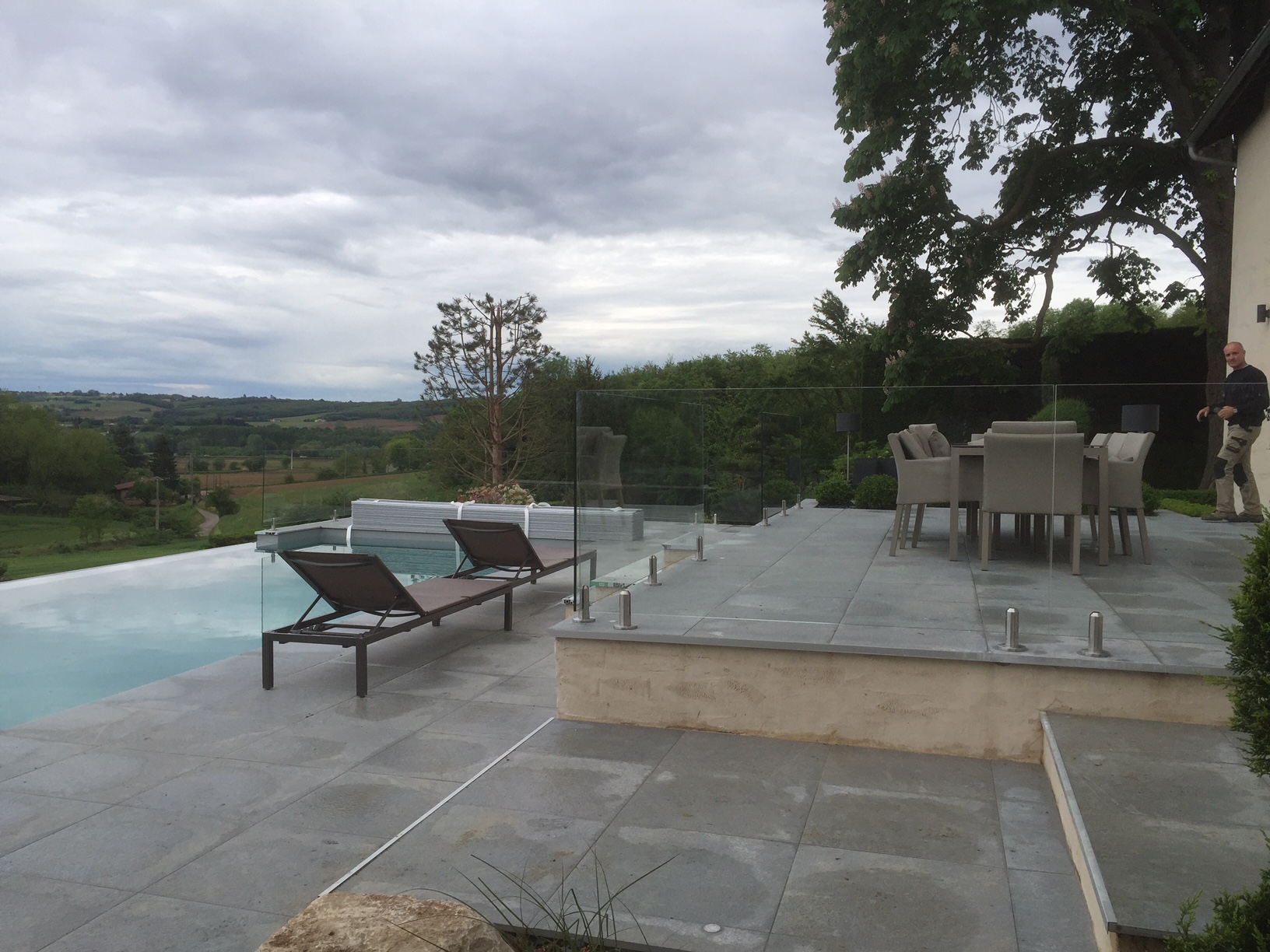

Cette solution convient aux terrasses, balcons, mezzanines et séparations vitrées lorsque l’on souhaite dégager la vue tout en conservant des supports identifiables. Comme pour tout garde-corps en verre, le nombre de pinces, leur position, le vitrage, les joints, le support et l’exposition sont indissociables. Une pince vendue seule ne valide pas une configuration complète.
Les sabots ponctuels conservent un dessin léger sans rail continu.
Chaque appui réclame une zone porteuse rigide et un ancrage correctement positionné.
Pince, joints, verre, ancrages et éventuelle main courante sont choisis ensemble.
Quelle différence entre pince au sol, pince sur poteau et rail ?
Une pince au sol porte le panneau depuis sa base et remplace visuellement les poteaux. Une pince sur poteau maintient un panneau de remplissage entre des montants inox ; la structure principale reste donc le poteau et ses platines. Un rail aluminium maintient le bord inférieur de façon continue. Ces familles utilisent parfois le mot « pince », mais elles ne répondent pas à la même intention ni aux mêmes efforts.
| Système | Principe | Rendu | Vigilance |
|---|---|---|---|
| Pinces au sol | Appuis ponctuels sous le verre. | Aucun poteau sur la hauteur ; pièces visibles à la base. | Répartition des appuis et capacité du support. |
| Pinces sur poteaux | Panneaux pris entre des poteaux inox. | Structure verticale lisible. | Compatibilité pince, poteau et verre. |
| Rail aluminium | Maintien continu du bord inférieur. | Ligne de base régulière et continue. | Ancrages du profilé, drainage et réglage. |
| Fixations par points | Points sur la face du panneau. | Effet suspendu, souvent pose latérale. | Perçages, distances aux bords et rive porteuse. |
Comment les sabots maintiennent-ils le vitrage ?
Le panneau est positionné dans ou contre la pince avec des joints, cales et dispositifs de serrage adaptés. Les pièces évitent le contact direct métal-verre et transmettent les efforts vers leur platine ou leur ancrage. Selon le système, le verre peut être percé ou non ; cette caractéristique doit être confirmée par la documentation du fabricant et par le plan de vitrage.
La base de chaque pince doit être parfaitement implantée. Un décalage entre deux appuis peut vriller le panneau, rendre les joints irréguliers ou concentrer les efforts. Les niveaux, entraxes, angles et distances aux bords sont donc contrôlés avant la pose du verre. Les pinces ne doivent pas servir à rattraper une dalle très irrégulière sans préparation adaptée.
Sur quels supports installer des pinces au sol ?

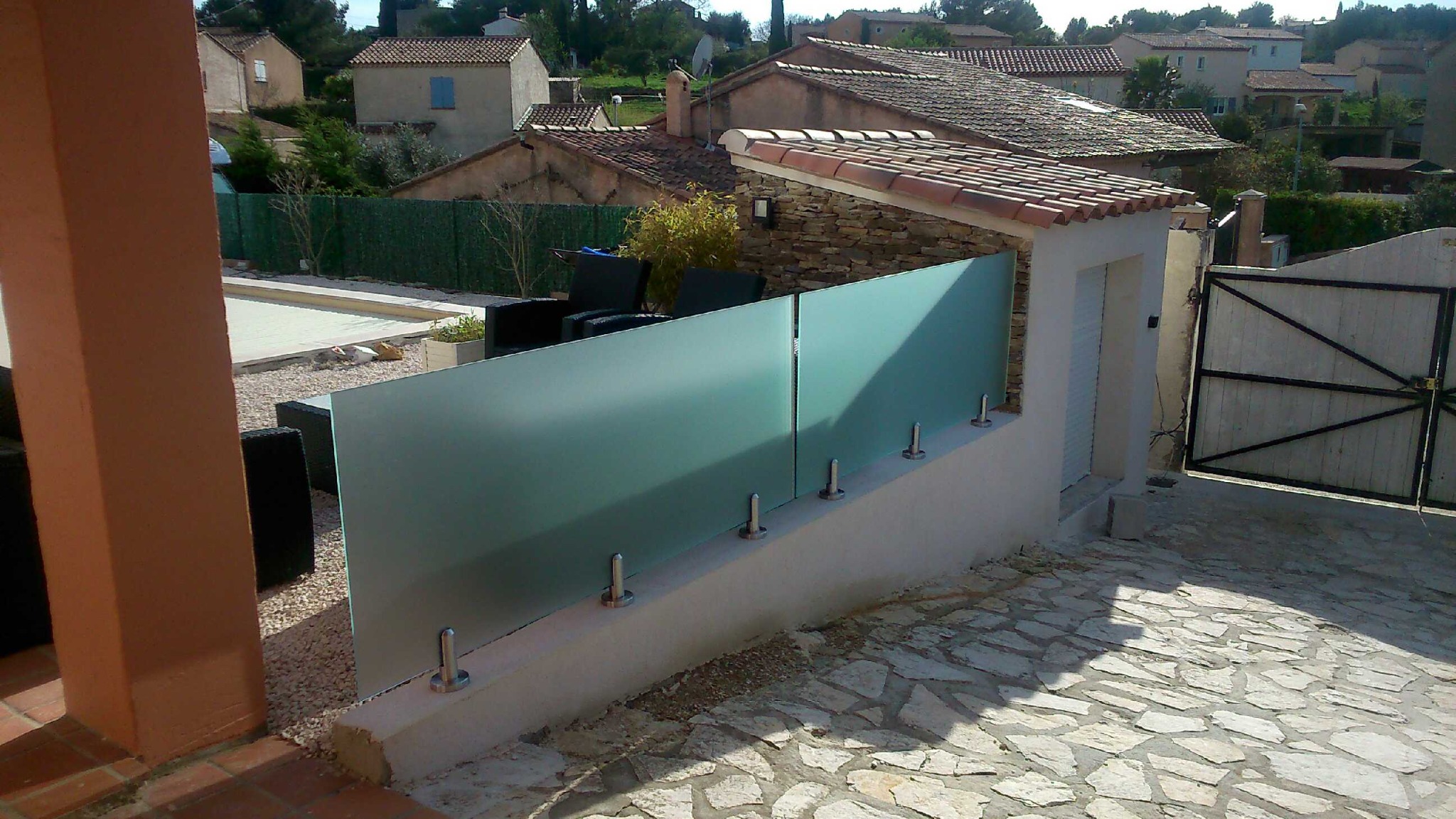

Dalle ou muret en béton
Le béton offre souvent un support favorable lorsque son épaisseur, sa qualité, ses armatures et ses distances aux rives sont compatibles. Les chevilles ou scellements sont choisis selon l’étude. Le carrelage, la pierre ou la couvertine sont traversés avec précaution, mais ne remplacent pas le béton porteur.
Structure acier
Une poutre ou un profilé acier peut recevoir des pinces prévues pour une fixation mécanique ou une platine adaptée. La rigidité locale, les traitements anticorrosion et l’accès aux assemblages doivent être prévus avant finition de la structure.

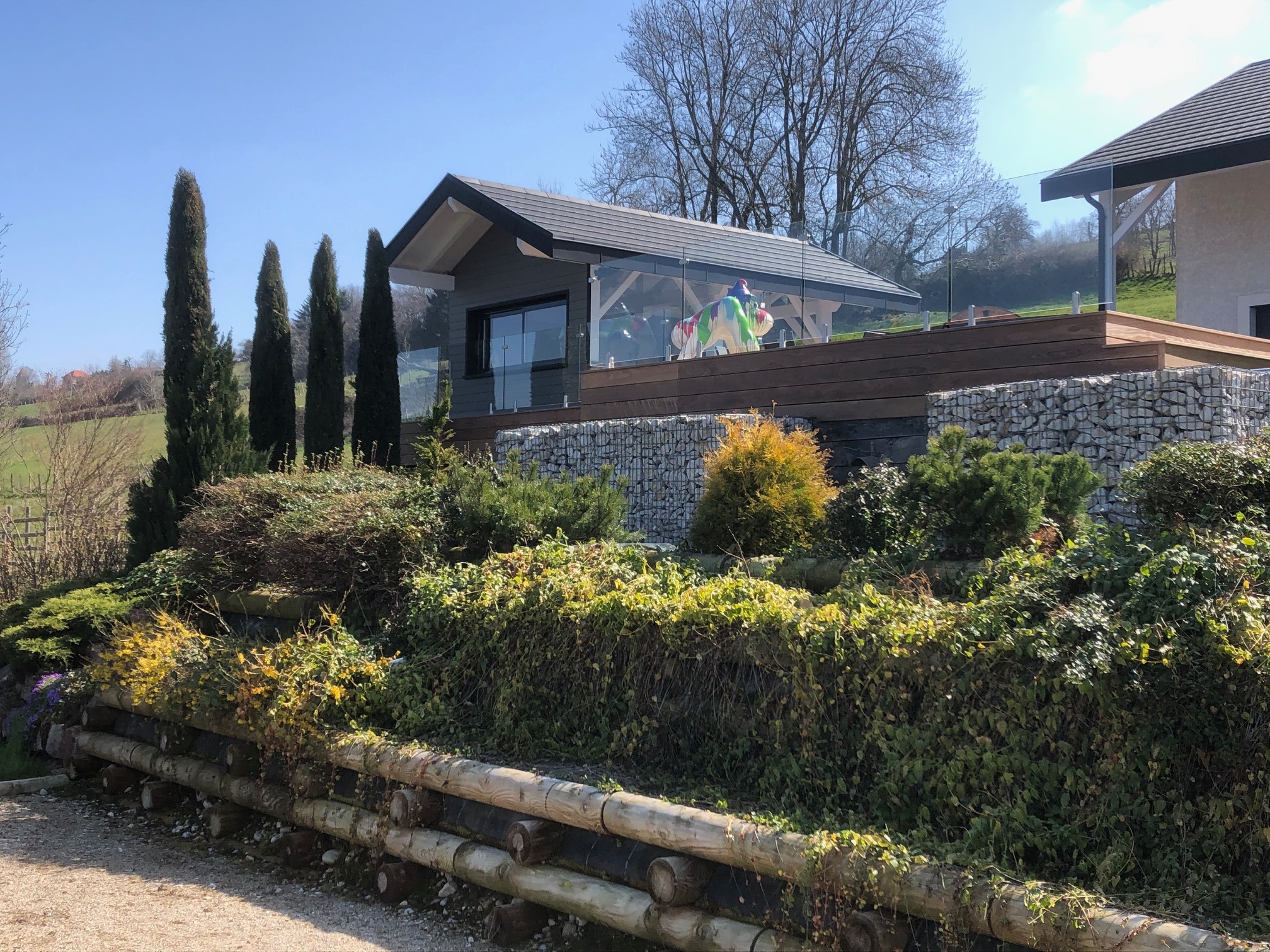

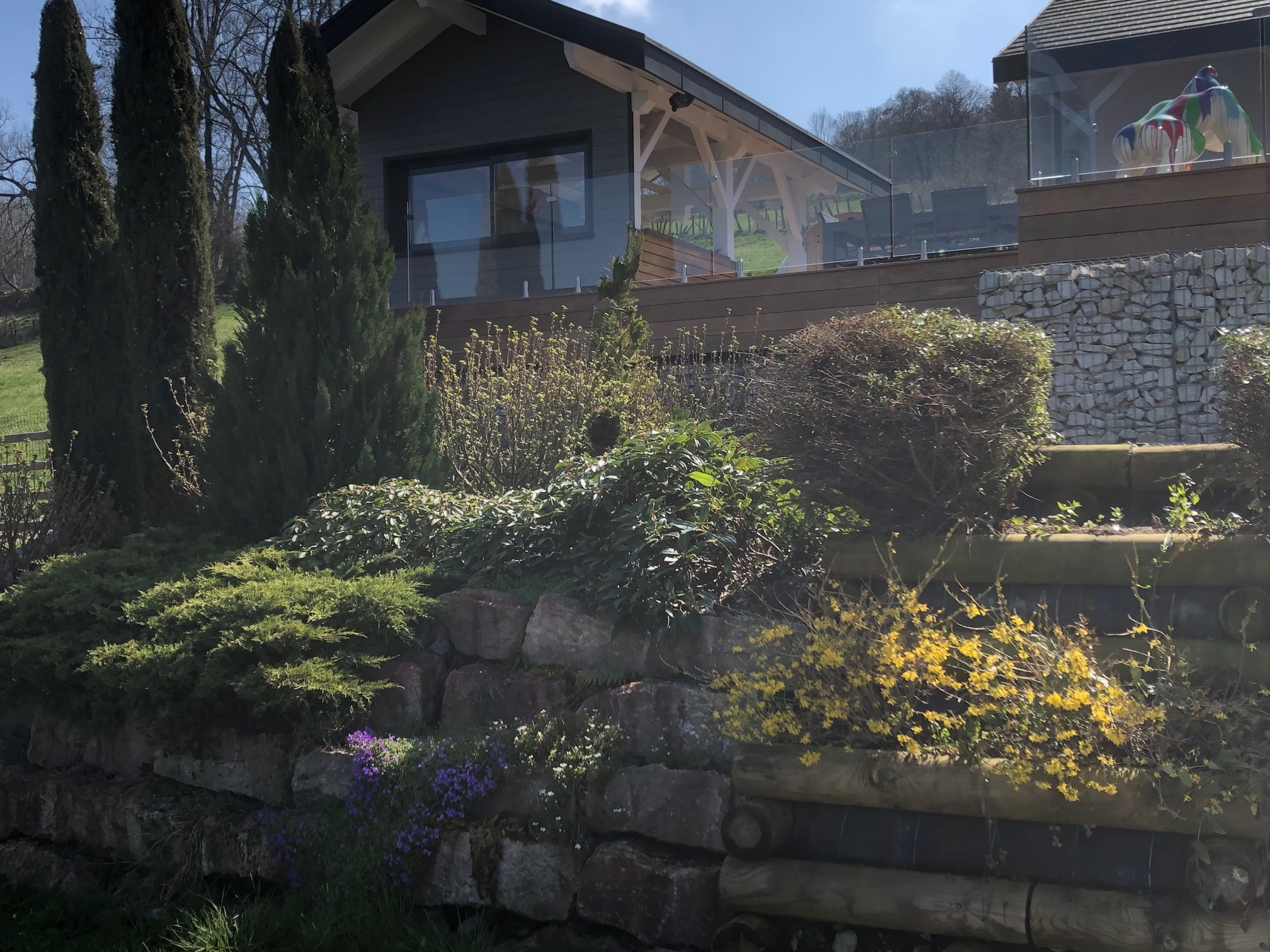

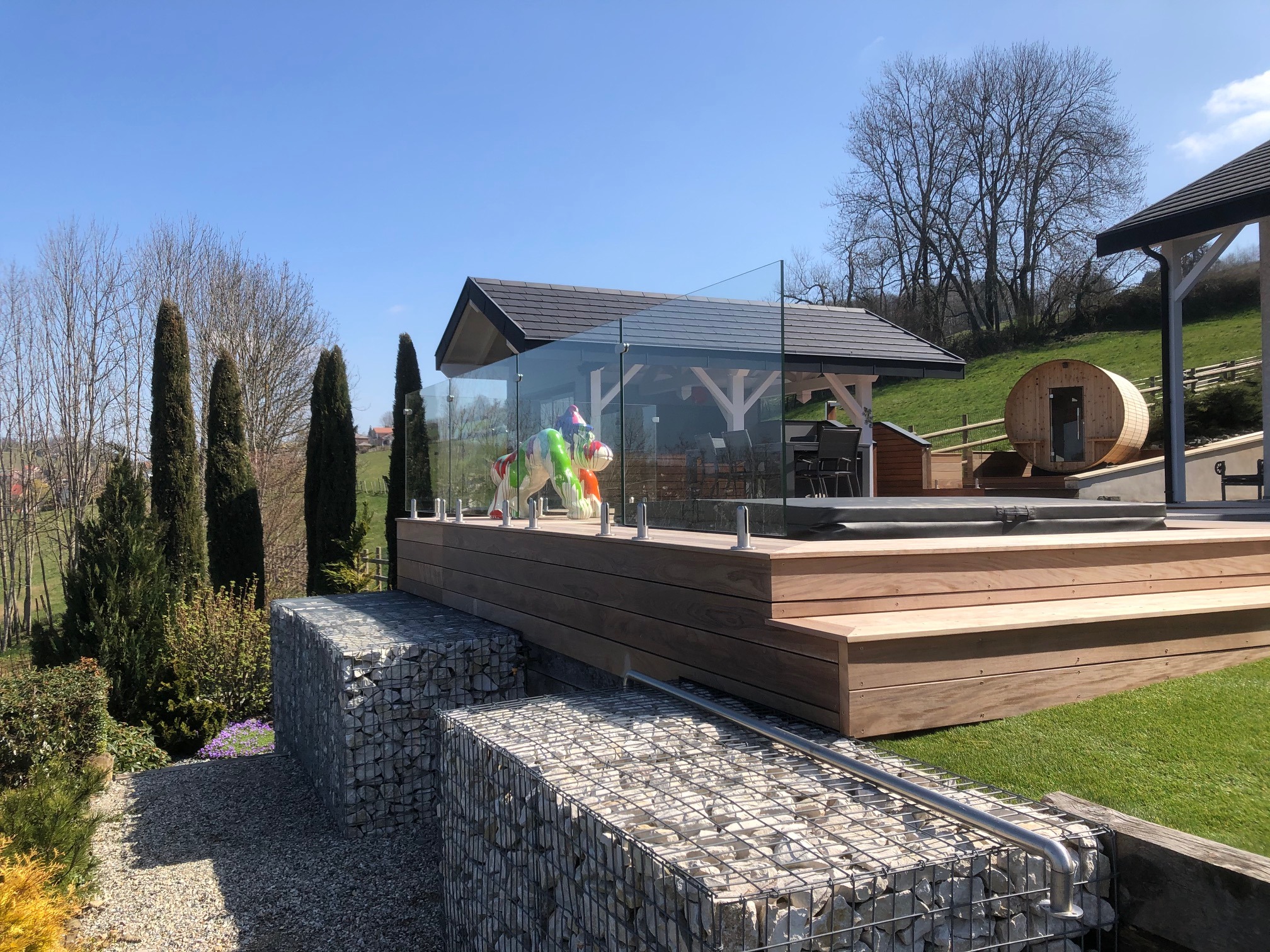

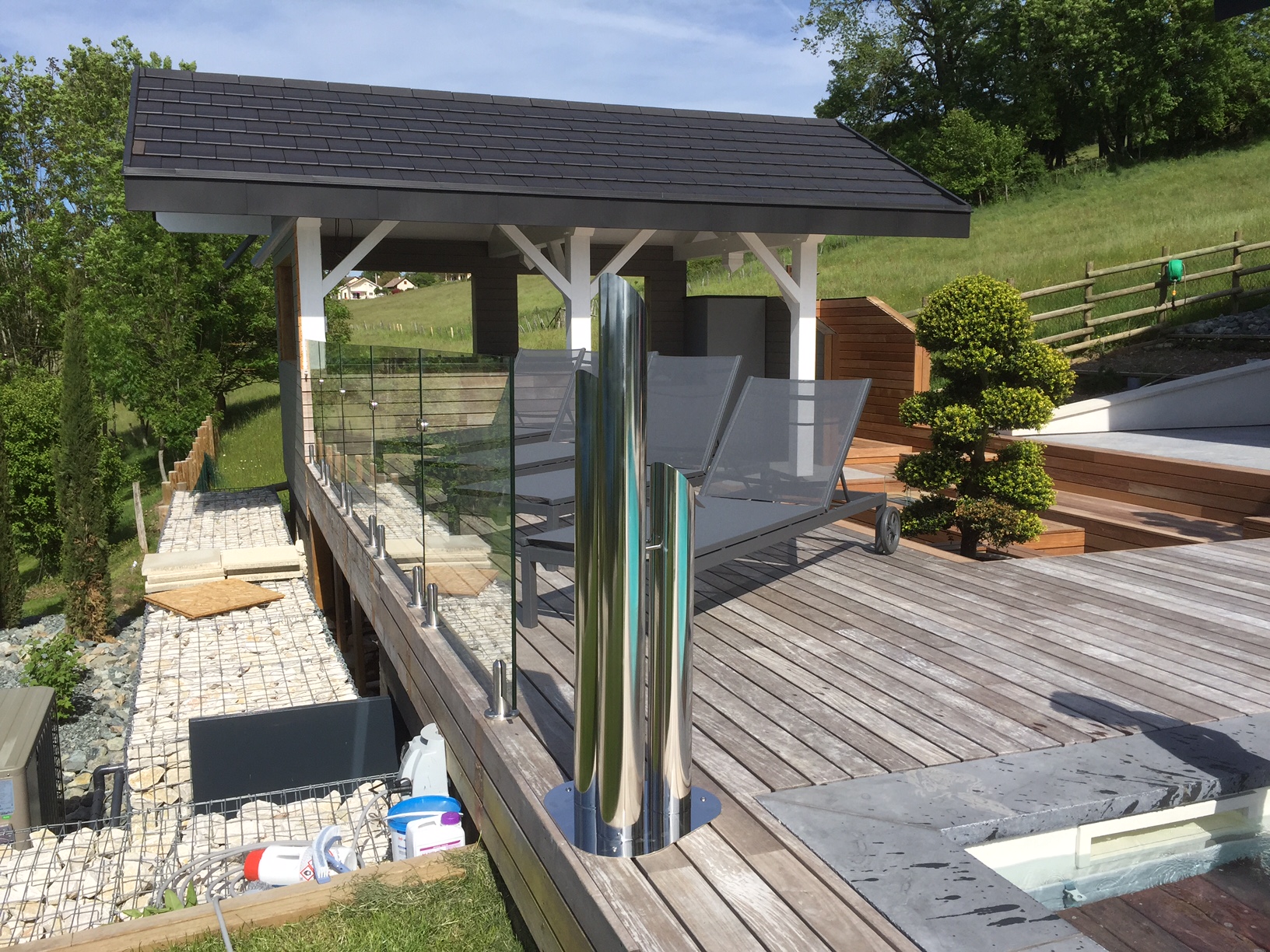

Terrasse bois
Les pinces ne se fixent pas uniquement dans les lames. Il faut identifier les solives, poutres ou renforts, puis créer une reprise suffisamment rigide. Les interfaces doivent permettre au bois de sécher et éviter les pièges à eau. Le projet est plus simple lorsque les renforts sont intégrés avant la pose du platelage.
Acrotère et toit-terrasse
Sur un acrotère, la largeur utile, la couvertine et l’étanchéité doivent être étudiées. Des pinces ponctuelles créent plusieurs traversées ; leur traitement doit être coordonné avec les relevés et l’évacuation. Une pose latérale ou un rail peut parfois être plus cohérent selon le support.
Quel verre et quelle main courante ?
La composition du vitrage dépend des pinces, du nombre d’appuis, de la portée, de la hauteur et du comportement attendu après une casse. Les joints fournis ou prescrits doivent correspondre à l’épaisseur réelle. Remplacer un verre par une autre composition sans revoir les joints et le serrage peut rendre l’assemblage incompatible.
Une main courante peut relier les panneaux et protéger leur chant. Une version sans main courante offre une transparence maximale, mais elle doit être prévue et justifiée par le système. Les panneaux, les jeux et les extrémités doivent rester alignés, et le chant supérieur doit être protégé pendant le chantier.
Avantages et limites des pinces de sol
| Critère | Atout | Vigilance |
|---|---|---|
| Transparence | Peu de métal dans le champ de vision. | Les pinces restent visibles à la base. |
| Pose | Appuis ponctuels adaptés à de nombreux tracés droits. | Chaque point exige un support local rigide. |
| Entretien | Accès facile au verre entre les pinces. | Nettoyage autour des sabots et contrôle des joints. |
| Rénovation | Évite une ligne continue de rail. | Finitions épaisses et rives fragiles demandent une étude. |
| Design | Compatible avec verre transparent ou diffusant. | Proportions et entraxes doivent rester réguliers. |
Méthode de conception et de pose
- 01
Identifier le support porteur et la finition qui le recouvre.
- 02
Choisir une famille de pinces documentée pour l’usage et l’environnement.
- 03
Définir la composition du vitrage, les dimensions et la présence d’une main courante.
- 04
Calepiner les appuis, les joints, les angles et les extrémités.
- 05
Préparer les platines, renforts et repères en atelier.
- 06
Installer et aligner les pinces, poser les joints et le verre, puis serrer selon la procédure.
- 07
Contrôler les jeux, chants et fixations et transmettre les consignes d’entretien.
Quel budget prévoir ?
Le budget varie selon le nombre de pinces, leur matériau et leur finition, les dimensions des panneaux, le vitrage, la main courante, les renforts du support et l’accès. Un petit nombre de grands panneaux ne garantit pas un coût inférieur : les vitrages plus lourds, la manutention et les appuis peuvent augmenter les exigences.
Pour une estimation, fournir les longueurs, la nature du sol, des photos des rives, la commune, la hauteur du vide et le rendu souhaité. Préciser si le projet est neuf ou existant et si le revêtement est déjà posé. Ces informations permettent de décider si les pinces au sol sont pertinentes ou si un rail, des points ou des poteaux seraient plus cohérents.
Questions fréquentes
Les réponses pour cadrer votre projet
Des réponses concrètes, à confirmer ensuite selon le support et la configuration réelle.
Combien faut-il de pinces par panneau ?+
Il n’existe pas de nombre universel. Le système, les dimensions, le vitrage, l’exposition et les performances attendues déterminent la répartition.
Les pinces nécessitent-elles des trous dans le verre ?+
Certains systèmes utilisent un vitrage percé, d’autres non. La réponse dépend de la pince choisie. Le plan de verre doit être arrêté avant transformation.

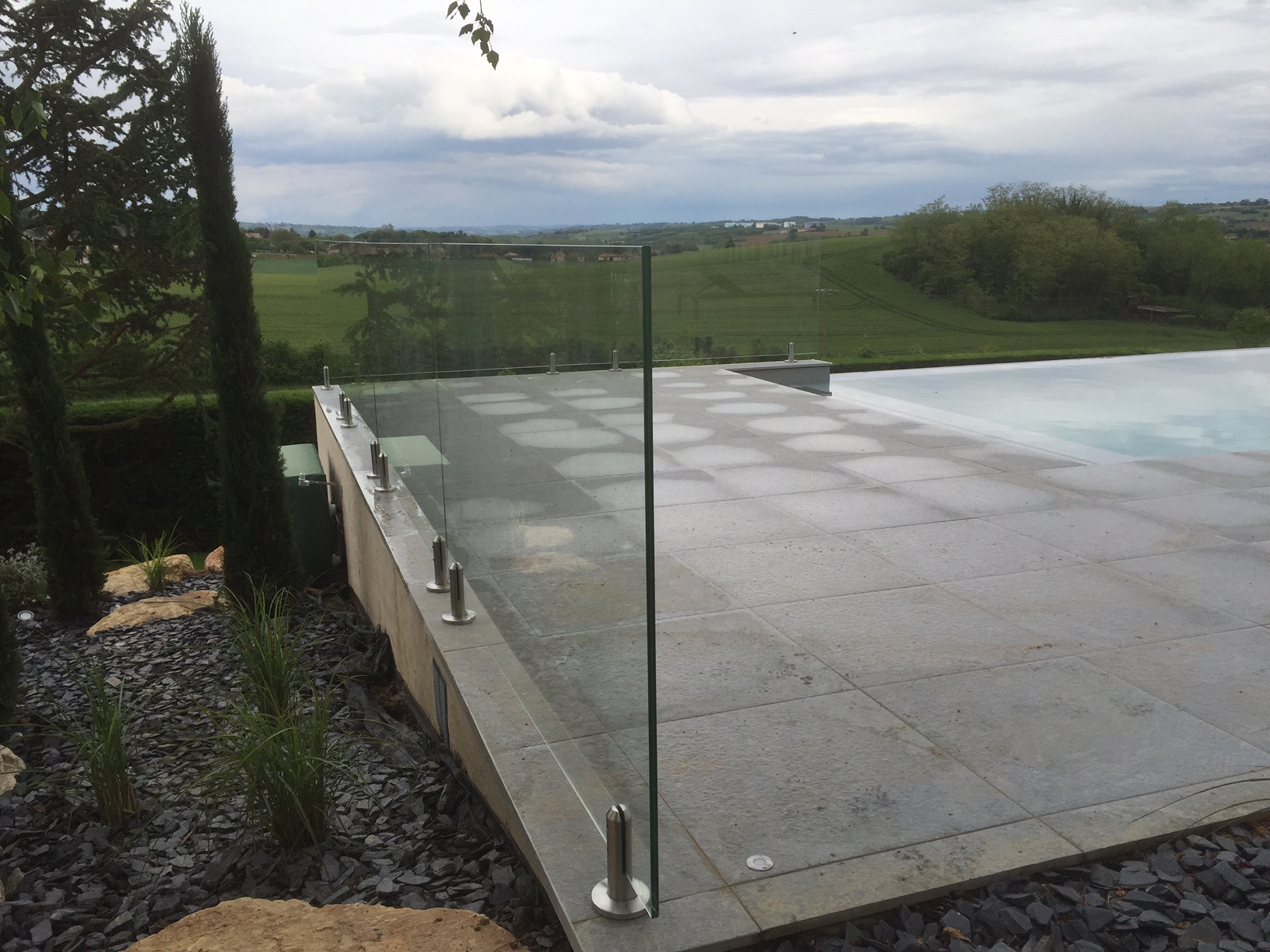

Peut-on poser les pinces sur une terrasse carrelée ?+
Oui si les ancrages reprennent les efforts dans la dalle porteuse et si la traversée du carrelage est préparée sans fissure ni infiltration.
Les pinces au sol rouillent-elles ?+
La durabilité dépend de la nuance, de la finition, des contaminations et de l’entretien. Un inox adapté n’est pas sans entretien, surtout près d’une piscine.

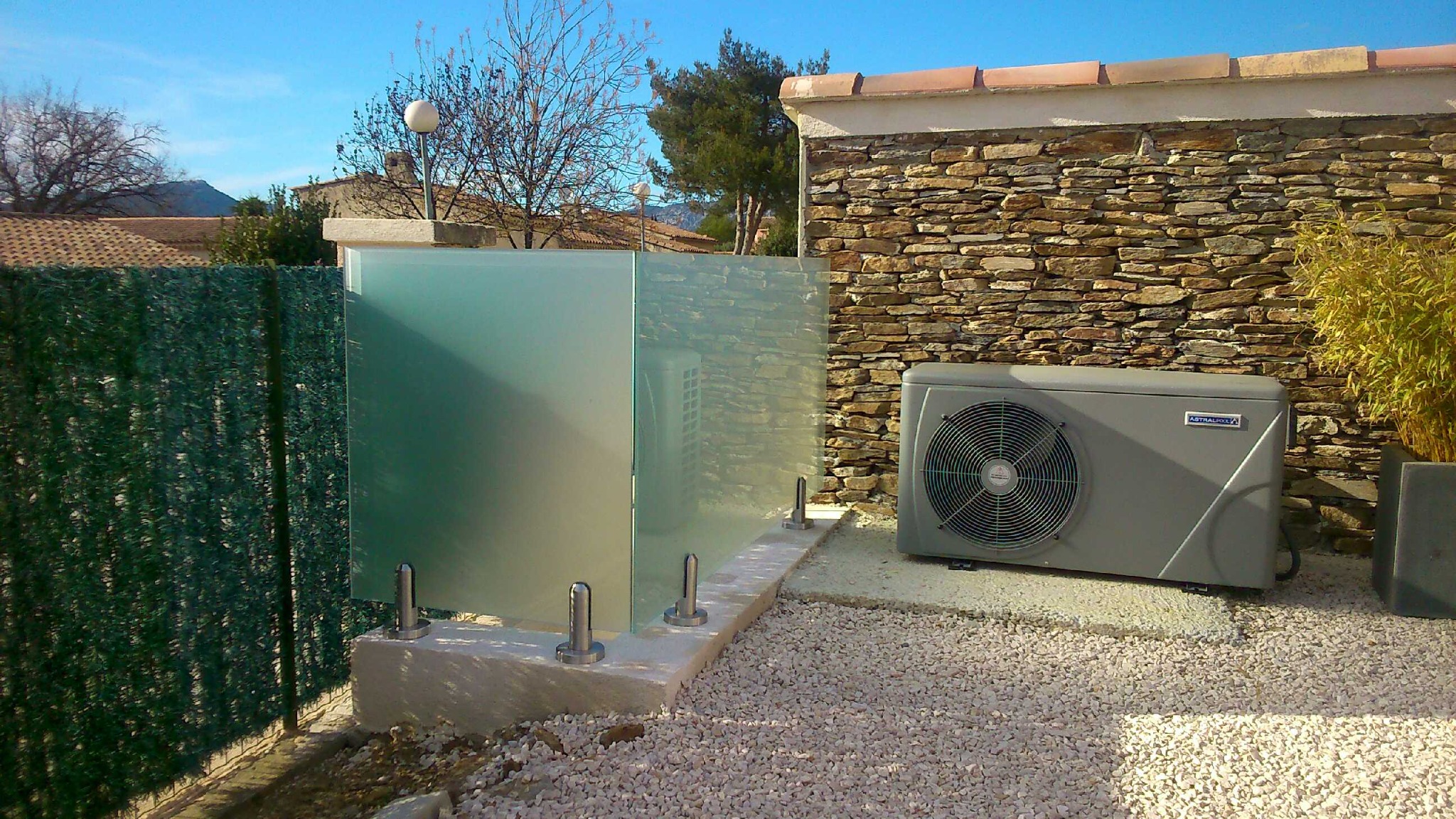

Peut-on utiliser du verre opale ?+
Oui lorsque la composition et le système sont compatibles. Le niveau d’intimité doit être évalué avec la lumière réelle.
Pinces au sol ou rail : lequel est le plus discret ?+
Le rail crée une ligne continue ; les pinces créent des points séparés. La perception dépend de la façade, de la couleur, de la distance et du support.
